Assemblages d'angle avec Queues droites - 6 fonctions en 2 séries

Caractéristiques générales des assemblages d'angles par Queues droites :

Ces fonctions doivent-être déposées sur un angle droit rectiligne où 2 Corps d'une Pièce Multicorps se chevauchent

la fonction peut être déposée arbitrairement sur le chant d'un des 2 Corps
le Corps sur lequel elle est déposée est désigné par la suite comme Cloison_1
le deuxième Corps sera désigné comme Cloison_2 . Il est conseillé de le Cacher lors de la dépose de la fonction ( pour éviter un positionnement "sauvage" de la fonction )
les 2 Corps peuvent avoir des hauteurs différentes au niveau du chevauchement : les cotes font toutes références aux dimensions de Cloison_1

Queues droites irrégulières : les queues réalisées sur Cloison_1 et Cloison_2 n'ont pas même hauteur

Queues droites régulières : conformément à l'usage en menuiserie, les queues sur Cloison_1 et Cloison_2 sont identiques

il faut déclarer le nombre de queues et le pas est calculé automatiquement en fonction de la hauteur de Cloison_1

de définir des zones aux extrémités avec des hauteurs différentes de celles des queues ( suffixes 1_bout ou 2_bouts )
ces bouts peuvent avoir la même hauteur et le même type, mâle ou femelle ( suffixes 2_bouts_identiques ou calculée_&_demi )

Assemblages avec Queues droites irrégulières

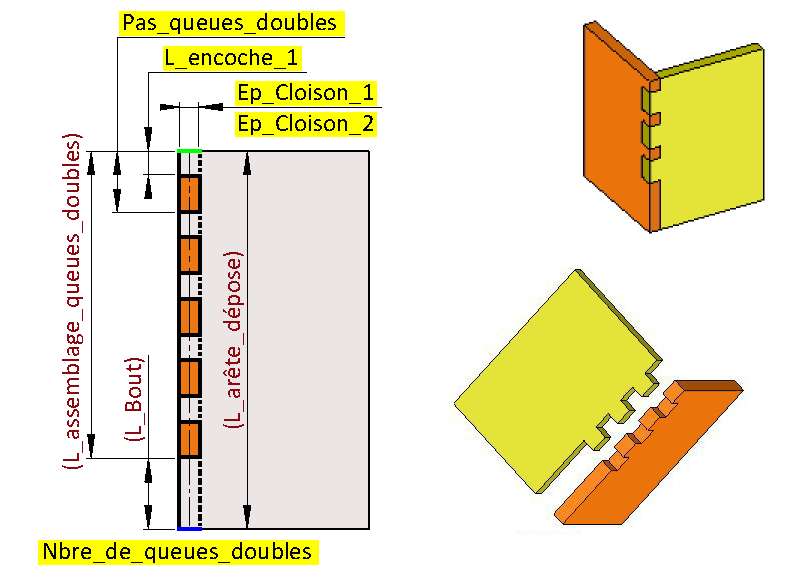

Zone de dépose :	face plane, chant extrémité affleurant de Cloison_1, facilement accessible si Cloison_2 est Cachée
Positionnement :	arête haut rectiligne et arête bas rectiligne de la face de dépose : le premier dégagement sur Cloison_1 commence sur l'arête haute
Création :	1 plan sur le chant de Cloison_1 1 esquisse de positionnement sur Cloison_1 et 3 esquisses pour fonctions sur Cloison_1 3 enlèvements de matière par extrusion, à éventuellement réaffecter sur Cloison_2 après dépose 2 répétitions de fonctions, à éventuellement réaffecter sur Cloison_2 après dépose 6 équations
Dans arbre de création :	Fonction de bibliothèque
Remarques :	les arêtes haute et basse du chant de Cloison_1 peuvent être, ou non, coïncidentes avec les arêtes haute et basse du flanc de Cloison_2 les cotes de positionnement et de contrôle de la fonction sont en référence avec les arêtes haute et basse du chant de Cloison_1

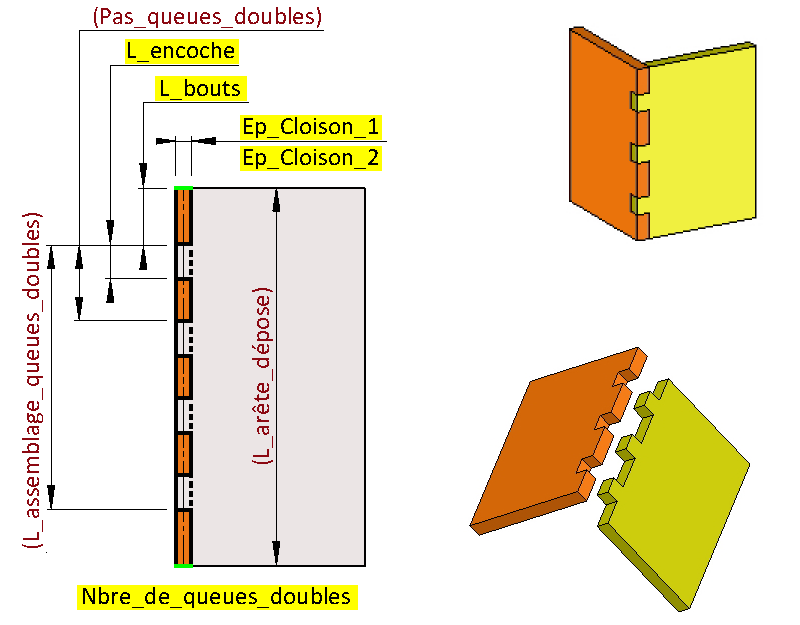

Zone de dépose :	face plane, chant extrémité affleurant de Cloison_1, facilement accessible si Cloison_2 est Cachée
Positionnement :	arête haut rectiligne et arête bas rectiligne de la face de dépose : le bout_1 démarre sur l'arête haute
Création :	1 plan sur le chant de Cloison_1 1 esquisse de positionnement sur Cloison_1 et 4 esquisses pour fonctions sur Cloison_1 4 enlèvements de matière par extrusion, à éventuellement réaffecter sur Cloison_2 après dépose 2 répétitions de fonctions, à éventuellement réaffecter sur Cloison_2 après dépose 7 équations
Dans arbre de création :	Fonction de bibliothèque
Remarques :	les arêtes haute et basse du chant de Cloison_1 peuvent être, ou non, coïncidentes avec les arêtes haute et basse du flanc de Cloison_2 les cotes de positionnement et de contrôle de la fonction sont en référence avec les arêtes haute et basse du chant de Cloison_1

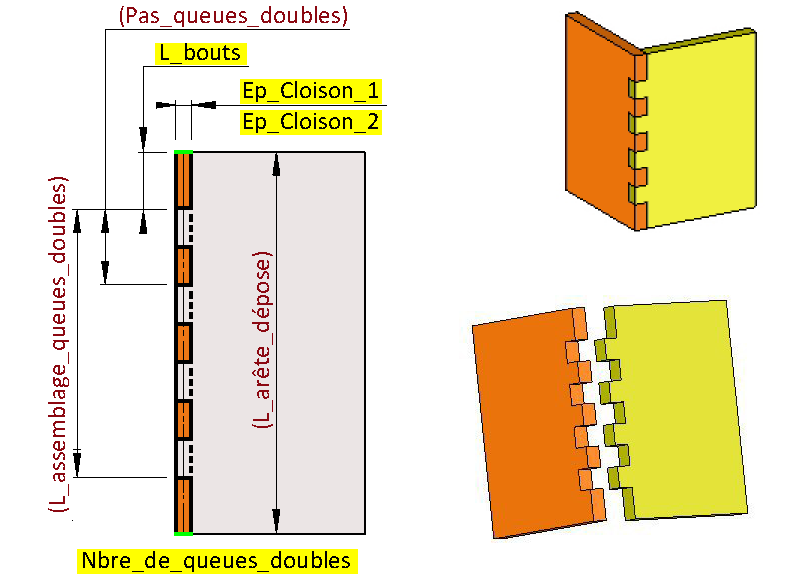

Zone de dépose :	face plane, chant extrémité affleurant de Cloison_1, facilement accessible si Cloison_2 est Cachée
Positionnement :	arête haut rectiligne et arête bas rectiligne de la face de dépose : l'ordre n'a aucune importance
Création :	1 plan sur le chant de Cloison_1 1 esquisse de positionnement sur Cloison_1 et 3 esquisses pour fonctions sur Cloison_1 3 enlèvements de matière par extrusion, à éventuellement réaffecter sur Cloison_2 après dépose 2 répétitions de fonctions, à éventuellement réaffecter sur Cloison_2 après dépose 8 équations
Dans arbre de création :	Fonction de bibliothèque
Remarques :	le (Pas_queues_doubles), irrégulières, est automatiquement calculé les arêtes haute et basse du chant de Cloison_1 peuvent être, ou non, coïncidentes avec les arêtes haute et basse du flanc de Cloison_2 les cotes de positionnement et de contrôle de la fonction sont en référence avec les arêtes haute et basse du chant de Cloison_1

Zone de dépose :	face plane, chant extrémité affleurant de Cloison_1, facilement accessible si Cloison_2 est Cachée
Positionnement :	arête haut rectiligne et arête bas rectiligne de la face de dépose : l'ordre n'a aucune importance
Création :	1 plan sur le chant de Cloison_1 1 esquisse de positionnement sur Cloison_1 et 3 esquisses pour fonctions sur Cloison_1 3 enlèvements de matière par extrusion, à éventuellement réaffecter sur Cloison_2 après dépose 2 répétitions de fonctions, à éventuellement réaffecter sur Cloison_2 après dépose 9 équations
Dans arbre de création :	Fonction de bibliothèque
Remarques :	le (Pas_queues_doubles) est automatiquement calculé les arêtes haute et basse du chant de Cloison_1 peuvent être, ou non, coïncidentes avec les arêtes haute et basse du flanc de Cloison_2 les cotes de positionnement et de contrôle de la fonction sont en référence avec les arêtes haute et basse du chant de Cloison_1

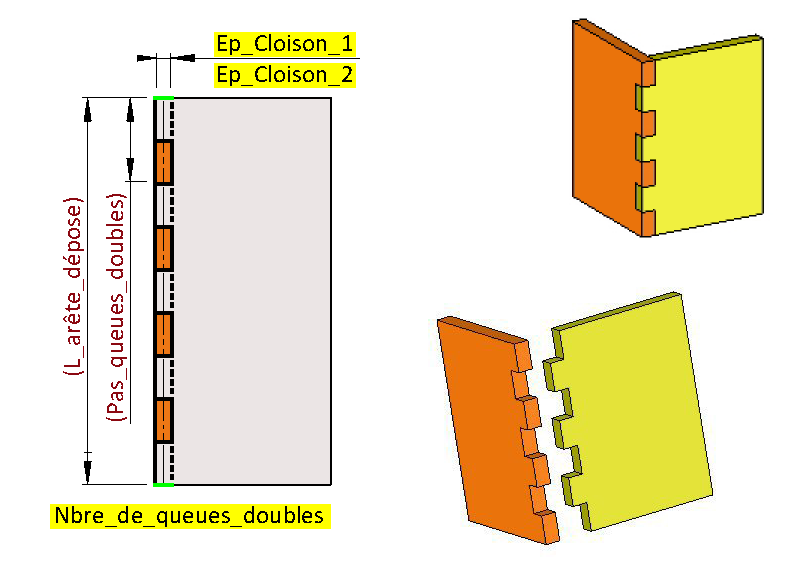

Zone de dépose :	face plane, chant extrémité affleurant de Cloison_1, facilement accessible si Cloison_2 est Cachée
Positionnement :	arête haut rectiligne et arête bas rectiligne de la face de dépose : le premier dégagement sur Cloison_1 commence sur l'arête haute
Création :	1 plan sur le chant de Cloison_1 1 esquisse de positionnement sur Cloison_1 et 2 esquisses pour fonctions sur Cloison_1 2 enlèvements de matière par extrusion, à éventuellement réaffecter sur Cloison_2 après dépose 2 répétitions de fonctions, à éventuellement réaffecter sur Cloison_2 après dépose 7 équations
Dans arbre de création :	Fonction de bibliothèque
Remarques :	le (Pas_queues_doubles) est automatiquement calculé les arêtes haute et basse du chant de Cloison_1 peuvent être, ou non, coïncidentes avec les arêtes haute et basse du flanc de Cloison_2 les cotes de positionnement et de contrôle de la fonction sont en référence avec les arêtes haute et basse du chant de Cloison_1

Zone de dépose :	face plane, chant extrémité affleurant de Cloison_1, facilement accessible si Cloison_2 est Cachée
Positionnement :	arête haut rectiligne et arête bas rectiligne de la face de dépose : les dégagements d'extrémité ( = 1/2 pas queues doubles ) sont sur Cloison_1
Création :	1 plan sur le chant de Cloison_1 1 esquisse de positionnement sur Cloison_1 et 3 esquisses pour fonctions sur Cloison_1 3 enlèvements de matière par extrusion, à éventuellement réaffecter sur Cloison_2 après dépose 2 répétitions de fonctions, à éventuellement réaffecter sur Cloison_2 après dépose 9 équations
Dans arbre de création :	Fonction de bibliothèque
Remarques :	le (Pas_queues_doubles) est automatiquement calculé les arêtes haute et basse du chant de Cloison_1 peuvent être, ou non, coïncidentes avec les arêtes haute et basse du flanc de Cloison_2 les cotes de positionnement et de contrôle de la fonction sont en référence avec les arêtes haute et basse du chant de Cloison_1
