Assemblages Mi-Bois - 13 fonctions en 5 séries

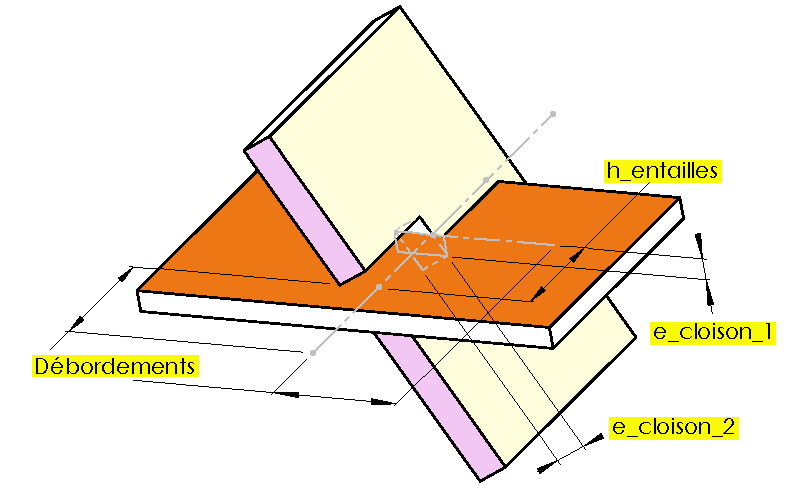

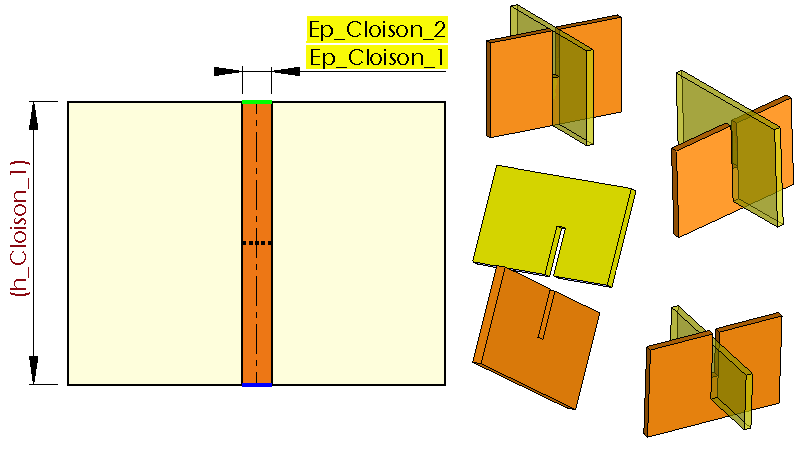

Entailles Uniques

face plane,  chant extrémité  débordant de la Cloison_1 où sera taillée l'entaille supérieure

 arête haut et  arête bas  rectilignes de la face de dépose, positionne coté  haut  l'entaille sur Cloison_1
face plane  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté  bas

2 plans sur le chant de Cloison_1 et sur le flanc de Cloison_2
1 esquisse de positionnement sur Cloison_1 et 2 esquisses pour fonctions sur Cloison_2
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
1 équation

Fonction de bibliothèque

• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• leurs hauteurs peuvent aussi être différentes mais :
• l'arête" basse " du chant de Cloison_1 ne doit pas être au-dessous de la face inférieure de Cloison_2, sinon la fonction réalise une lumière dans Cloison_2 et le montage est impossible
• la hauteur d'entaille sur Cloison_1 sera toujours à mi-hauteur de (h_Cloison_1) , celle sur Cloison_2 dépendra dde la position relative des 2 pièces ( voir modèles 3d ci-dessus ) : pour équilibrer ces hauteurs d'entailles utilisez une fonction Entailles inégales
• la cote de contrôle (h_Cloison_1) est en référence avec les arêtes  haute  et  basse  du chant de Cloison_1

face plane,  chant extrémité  débordant de la Cloison_1 où sera taillée l'entaille supérieure

 arête haut et  arête bas  rectilignes de la face de dépose, positionne coté  haut  l'entaille sur Cloison_1
face plane  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté  bas

2 plans sur le chant de Cloison_1 et sur le flanc de Cloison_2
1 esquisse de positionnement sur Cloison_1 et 2 esquisses pour fonctions sur Cloison_2
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
1 équation

Fonction de bibliothèque

• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• leurs hauteurs peuvent aussi être différentes mais :
• l'arête" basse " du chant de Cloison_1 ne doit pas être au-dessous de la face inférieure de Cloison_2, sinon la fonction réalise une lumière dans Cloison_2 et le montage est impossible
• la hauteur d'entaille sur Cloison_1 sera toujours celle saisie, celle sur Cloison_2 dépendra de la position relative des 2 pièces :  h_entaille_1-(haut)  permet d'équilibrer ces hauteurs d'entailles ( voir modèles 3d ci-dessus )
• la cote de contrôle (h_Cloison_1) est en référence avec les arêtes  haute  et  basse  du chant de Cloison_1

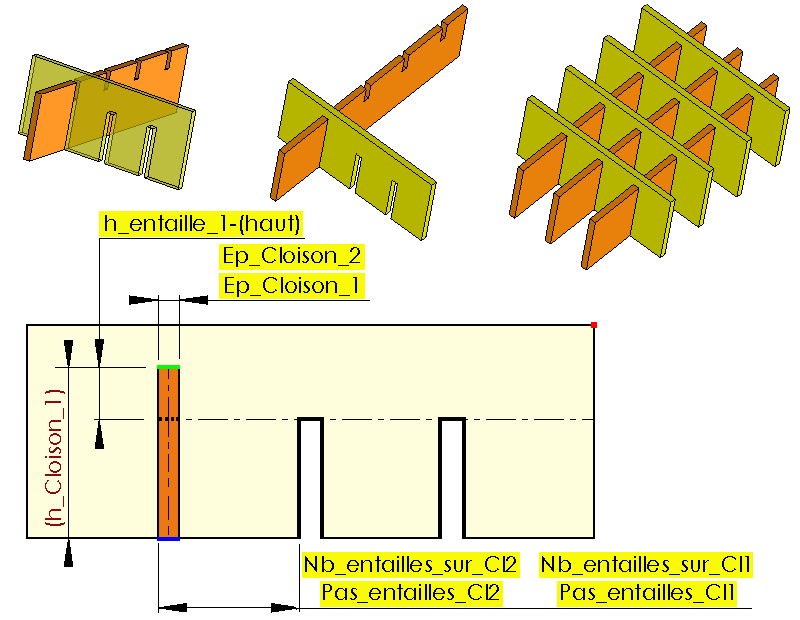

Entailles répétées régulièrement

face plane,  chant extrémité  débordant de la Cloison_1 où sera taillée l'entaille supérieure

 arête haut et  arête bas  rectilignes de la face de dépose, positionne coté  haut  l'entaille sur Cloison_1
face plane  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté  bas
 arête  haut ou bas du chant extrémité de Cloison_2 du côté de la répétition par rapport à la face de dépose

3 plans sur le chant de Cloison_1 , sur le flanc de Cloison_2 et sur le fond des entailles
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur Cloison_2 et 1 esquisse sur le fond d'entailles
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
2 répétitions linéaires des fonctions enlèvement de matière sur Cloison_1 et Cloison_2
1 équation

Fonction de bibliothèque

• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• leurs hauteurs peuvent aussi être différentes mais :
• l'arête" basse " du chant de Cloison_1 ne doit pas être au-dessous de la face inférieure de Cloison_2, sinon la fonction réalise une lumière dans Cloison_2 et le montage est impossible
• la hauteur d'entaille sur Cloison_1 sera toujours à mi-hauteur de (h_Cloison_1) , celle sur Cloison_2 dépendra dde la position relative des 2 pièces ( voir modèles 3d de la fonction Entailles égales ) : pour équilibrer ces hauteurs d'entailles utilisez une fonction Entailles inégales
• la cote de contrôle (h_Cloison_1) est en référence avec les arêtes  haute  et  basse  du chant de Cloison_1

• les fonctions Répétition de Corps ne sont pas supportées dans les fonctions de bibliothèque : si l'on veut réaliser la trame des Cloison_1 assemblées avec les Cloison_2, 2 de ces fonctions sont à utiliser en complément d'une fonction Entailles répétées régulièrement :
• elles reprennent  les paramètres des fonctions Répétition_entailles incorporées dans la fonction
  Entailles répétées : la Répétition de Cloison_1 reprend les paramètres de
   Répétition_entailles_Cl2 :
• c'est dans les entailles de Cloison_2 que s'assemblent les pièces Cloison_1
• la Direction de la répétition sera donnée soit par une arête longitudinale de Cloison_2, soit par l'axe correspondant de Axes_répétitions ( utilisé par  Répétition_entailles_Cl2 )
• l'Espacement vaudra  Pas_entailles_Cl2
• le Nombre d'occurences vaudra  Nb_entailles_sur_Cl2
• le  Corps Cloison_1 pourra être sélectionné soit par pointage à l'écran soit dans le répertoire
  Corps volumiques ( en tête de l'arbre de construction de la pièce )
• de manière symétrique la Répétition de Cloison_2 reprend les paramètres de
   Répétition_entailles_Cl1
• contrairement aux Répétitons de Pièces dans un d'Assemblage, il n'est pas possible d'omettre des répétitions d'occurence dans une Répétition de Corps ( fonction de "Pièce") : pour qu'un Corps répété n'apparaisse pas, il faut le Cacher, soit par pointage à l'écran, Clic-droit...... soit en le pointant dans le répertoire Corps volumiques

face plane,  chant extrémité  débordant de la Cloison_1 où sera taillée l'entaille supérieure

 arête haut et  arête bas  rectilignes de la face de dépose, positionne coté  haut  l'entaille sur Cloison_1
face plane  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté  bas
 arête  haut ou bas du chant extrémité de Cloison_2 du côté de la répétition par rapport à la face de dépose

3 plans sur le chant de Cloison_1 , sur le flanc de Cloison_2 et sur le fond des entailles
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur Cloison_2 et 1 esquisse sur le fond d'entailles
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
2 répétitions linéaires des fonctions enlèvement de matière sur Cloison_1 et Cloison_2
1 équation

Fonction de bibliothèque

• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• leurs hauteurs peuvent aussi être différentes mais :
• l'arête" basse " du chant de Cloison_1 ne doit pas être au-dessous de la face inférieure de Cloison_2, sinon la fonction réalise une lumière dans Cloison_2 et le montage est impossible
• la hauteur d'entaille sur Cloison_1 sera toujours celle saisie, celle sur Cloison_2 dépendra de la position relative des 2 pièces :  h_entaille_1-(haut)  permet d'équilibrer ces hauteurs d'entailles ( voir modèles 3d de la fonction Entailles égales )
• la cote de contrôle (h_Cloison_1) est en référence avec les arêtes  haute  et  basse  du chant de Cloison_1

• les fonctions Répétition de Corps ne sont pas supportées dans les fonctions de bibliothèque : si l'on veut réaliser la trame des Cloison_1 assemblées avec les Cloison_2, 2 de ces fonctions sont à utiliser en complément d'une fonction Entailles répétées régulièrement :
• elles reprennent  les paramètres des fonctions Répétition_entailles incorporées dans la fonction
  Entailles répétées : la Répétition de Cloison_1 reprend les paramètres de
   Répétition_entailles_Cl2 :
• c'est dans les entailles de Cloison_2 que s'assemblent les pièces Cloison_1
• la Direction de la répétition sera donnée soit par une arête longitudinale de Cloison_2, soit par l'axe correspondant de Axes_répétitions ( utilisé par  Répétition_entailles_Cl2 )
• l'Espacement vaudra  Pas_entailles_Cl2
• le Nombre d'occurences vaudra  Nb_entailles_sur_Cl2
• le  Corps Cloison_1 pourra être sélectionné soit par pointage à l'écran soit dans le répertoire
  Corps volumiques ( en tête de l'arbre de construction de la pièce )
• de manière symétrique la Répétition de Cloison_2 reprend les paramètres de
   Répétition_entailles_Cl1
• contrairement aux Répétitons de Pièces dans un d'Assemblage, il n'est pas possible d'omettre des répétitions d'occurence dans une Répétition de Corps ( fonction de "Pièce") : pour qu'un Corps répété n'apparaisse pas, il faut le Cacher, soit par pointage à l'écran, Clic-droit...... soit en le pointant dans le répertoire Corps volumiques

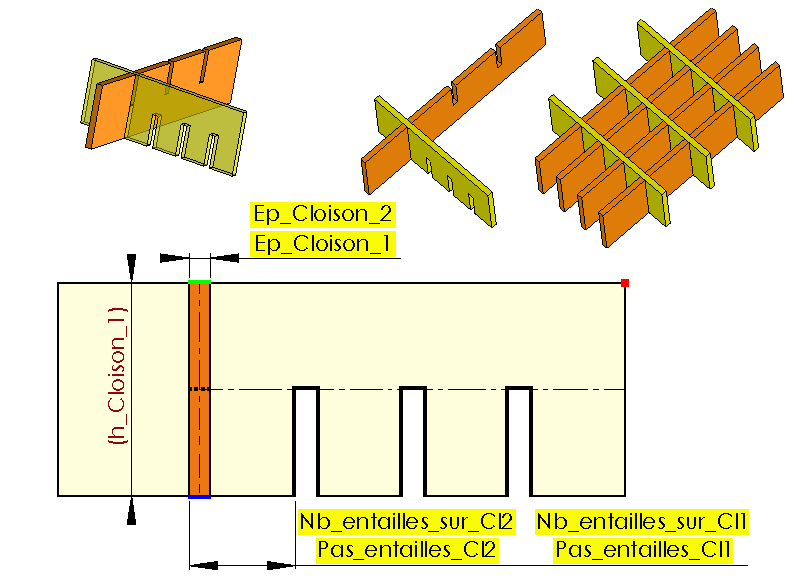

Entailles répétées irrégulièrement ( préparation )

face plane,  chant extrémité  débordant de la Cloison_1 où sera taillée l'entaille supérieure

 arête haut et  arête bas  rectilignes de la face de dépose, positionne coté  haut  l'entaille sur Cloison_1
face plane  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté  bas
 arête  haut ou bas d'un chant extrémité de Cloison_2

3 plans sur le chant de Cloison_1 , sur le flanc de Cloison_2 et sur le fond des entailles
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur Cloison_2 et 1 esquisse sur le fond d'entailles
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
2 esquisses préparatoires aux Fonctions compléméntaires
1 équation

Fonction de bibliothèque

• après dépose de la fonction et réaffectation des Corps, seule une paire d'entailles chevauchantes sont réalisées. 2 esquisses Axe_répétition_ sur_.... en bas de l'arbre interne de la fonction vont permettre de piloter les Fonctions complémentaires (voir ci-dessous)
• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• leurs hauteurs peuvent aussi être différentes mais :
• l'arête" basse " du chant de Cloison_1 ne doit pas être au-dessous de la face inférieure de Cloison_2, sinon la fonction réalise une lumière dans Cloison_2 et le montage est impossible
• la hauteur d'entaille sur Cloison_1 sera toujours à mi-hauteur de (h_Cloison_1) , celle sur Cloison_2 dépendra de la position relative des 2 pièces ( voir modèles 3d de la fonction Entailles égales ) : pour équilibrer ces hauteurs d'entailles utilisez une fonction Entailles inégales
• la cote de contrôle (h_Cloison_1) est en référence avec les arêtes  haute  et  basse  du chant de Cloison_1

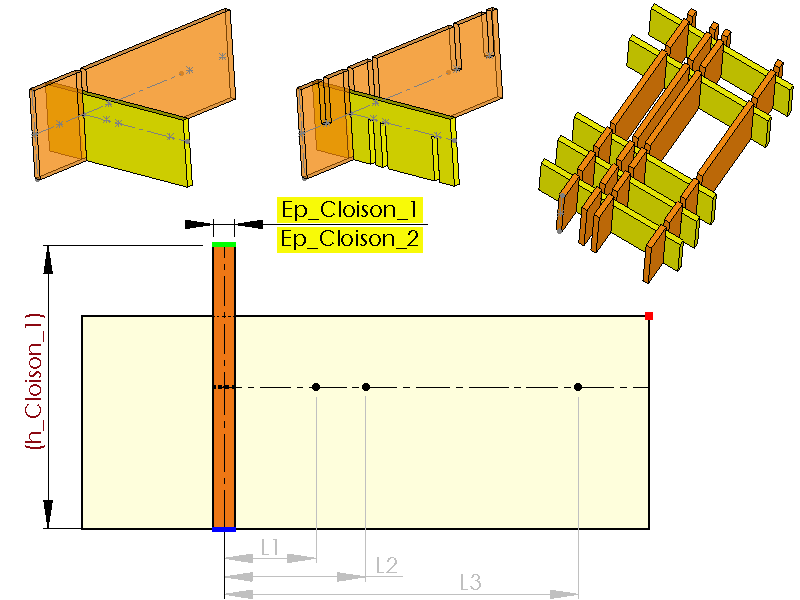

• Les esquisses Axe_répétition_ sur_.... comportent chacune un trait d'axe, milieu du chant de la cloison à laquelle il est associé, et des Points positionnés ( coïncidents ) sur  le trait d'axe :
• ces Points vont permettre de centrer les répétitions des entailles puis des Corps avec la fonction
  ( Insertion > Répétition/Symétrie > ) Répétition pilotée par une esquisse
• Travail préparatoire : ouvrir ces esquisses et, sur les axes, positionner des Points aux centres des répétitions souhaitées, en amont ou en aval de l'entaille réalisée
  les points et cotes L1,L2.... présents sont ici uniquement à titre d'exemple et pour stabiliser la fonction
• ces modifications (ajout/supression de Point, modification de cote) peuvent-être réalisées à tout moment

• Première étape : répéter les entailles
• cette étape doit-être répétée 2 fois, dans l'exemple pour Cloison_1, puis une autre pour Cloison_2

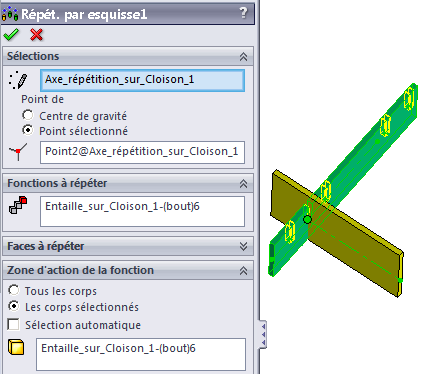

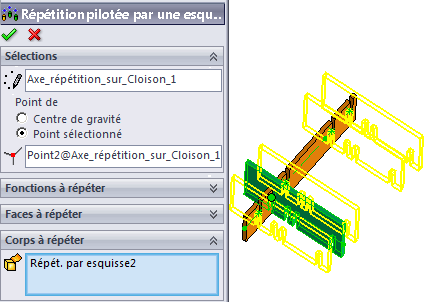

• fonction Répétition pilotée par une esquisse
• l'Esquisse et la Fonction à sélectionner ci-dessous se trouvent dans l'arbre interne de la Fonction de bibliothèque, à déplier en clicant sur le  à coté de la fonction dans l'arbre de construction de la Pièce
• Le Sommet et le Corps sont à pointer dans la zone graphique
• Esquisse de référence ( où sont les points qui pilotent la répétition ) : Axe_de_répétition sur_Cloison_1
• Sommet de référence ( ce point positionne la copie sur chacun des points de l'Esquisse de référence : il doit être parfaitement repéré par rapport à l'élément copié ) : Point séléctionné : Point2@Axe_répétition_sur_Cloison_1 ( point dans l'Esquisse de référence à l'intersection des plans médiants des 2 cloisons - attention, ce point n'est accessible que si l'Esquisse Axe... est Montrée - attention à ne pas sélectionner un Sommet de la pièce)
• Fonction à répéter : Entaille_sur_Cloison_1-(bout)
• Zone d'action de la fonction : Les corps sélectionnés
  ce choix met en surbrillance le Corps sélectionné et permet de visualiser l'effectivité de la répétition

• Deuxième étape : répéter les Corps
• cette étape doit-être répétée 2 fois, dans l'exemple pour Cloison_1, puis une autre pour Cloison_2
• elle utilise les mêmes esquisses de références que la première étape
• la même fonction Répétition pilotée par une esquisse est utilisée avec une autre option d'objet à répéter : lors d'une réédition de la fonctions, les options  fonctions et Faces ne seront plus accessibles.

• fonction Répétition pilotée par une esquisse
• Esquisse de référence ( où sont les points qui pilotent la répétition ) : Axe_de_répétition sur_Cloison_1
• Sommet de référence ( ce point positionne la copie sur chacun des points de l'Esquisse de référence : il doit être parfaitement repéré par rapport à l'élément copié ) : Point séléctionné : Point2@Axe_répétition_sur_Cloison_1 ( point dans l'Esquisse de référence à l'intersection des plans médiants des 2 cloisons - attention à ne pas sélectionner un Sommet de la pièce)
• Corps à répéter : Cloison_2
• l'esquisse qui pilote les entailles sur Cloison_1 sert à piloter la répétition du Corps Cloison_2 : le Corps s'enfiche dans les entailles
• les Corps sont nommés automatiquement par la dernière fonction qui les a modifié : ici Cloison_2 a été entaillé par la deuxième occurence de Répét. par esquisse
• les copies de Cloison_2 s'appelleront Répét. par esquisse3[1], Répét. par esquisse3[2]......

face plane,  chant extrémité  débordant de la Cloison_1 où sera taillée l'entaille supérieure

 arête haut et  arête bas  rectilignes de la face de dépose, positionne coté  haut  l'entaille sur Cloison_1
face plane  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté  bas
 arête  haut ou bas d'un chant extrémité de Cloison_2

3 plans sur le chant de Cloison_1 , sur le flanc de Cloison_2 et sur le fond des entailles
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur Cloison_2 et 1 esquisse sur le fond d'entailles
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
2 esquisses préparatoires aux Fonctions compléméntaires
1 équation

Fonction de bibliothèque

• après dépose de la fonction et réaffectation des Corps, seule une paire d'entailles chevauchantes sont réalisées. 2 esquisses Axe_répétition_ sur_.... en bas de l'arbre interne de la fonction vont permettre de piloter les Fonctions complémentaires (voir ci-dessous)
• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• leurs hauteurs peuvent aussi être différentes mais :
• l'arête" basse " du chant de Cloison_1 ne doit pas être au-dessous de la face inférieure de Cloison_2, sinon la fonction réalise une lumière dans Cloison_2 et le montage est impossible

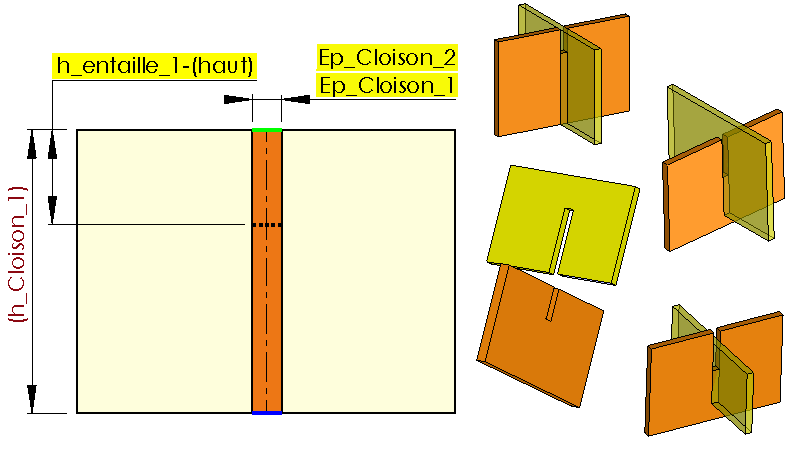

• la hauteur d'entaille sur Cloison_1  h_entaille_1-(haut)  permet d'équilibrer ces hauteurs d'entailles ( voir modèles 3d de la fonction Entailles égales )
• la cote de contrôle (h_Cloison_1) est en référence avec les arêtes  haute  et  basse  du chant de Cloison_1

• Les esquisses Axe_répétition_ sur_.... comportent chacune un trait d'axe, milieu du chant de la cloison à laquelle il est associé, et des Points positionnés ( coïncidents ) sur  le trait d'axe :
• ces Points vont permettre de centrer les répétitions des entailles puis des Corps avec la fonction
  ( Insertion > Répétition/Symétrie > ) Répétition pilotée par une esquisse
• Travail préparatoire : ouvrir ces esquisses et, sur les axes, positionner des Points aux centres des répétitions souhaitées, en amont ou en aval de l'entaille réalisée
  les points et cotes L1,L2.... présents sont ici uniquement à titre d'exemple et pour stabiliser la fonction
• ces modifications (ajout/supression de Point, modification de cote) peuvent-être réalisées à tout moment

• Première étape : répéter les entailles - Deuxième étape : répéter les Corps
• voir procédures ci-dessus Entailles égales - répétées irrégulières - (préparation)
• cette étape doit-être répétée 2 fois, dans l'exemple pour Cloison_1, puis une autre pour Cloison_2

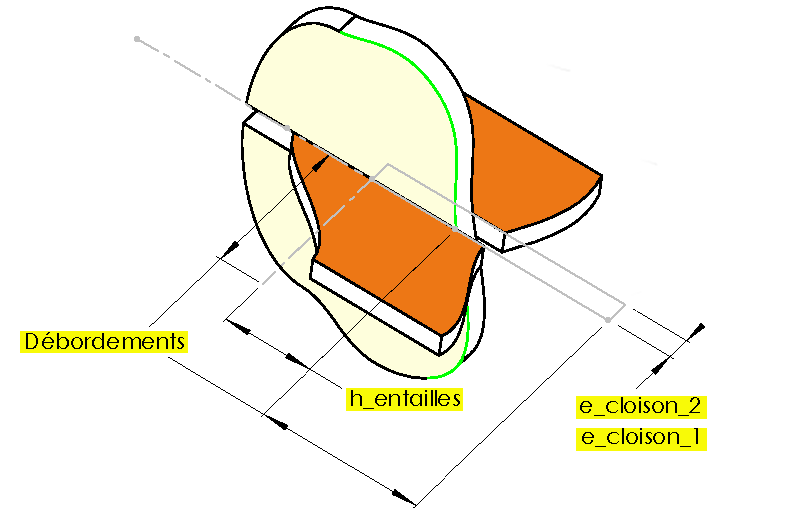

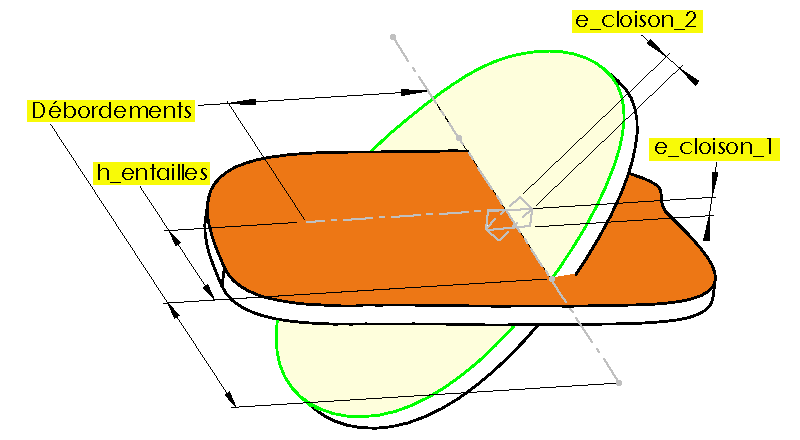

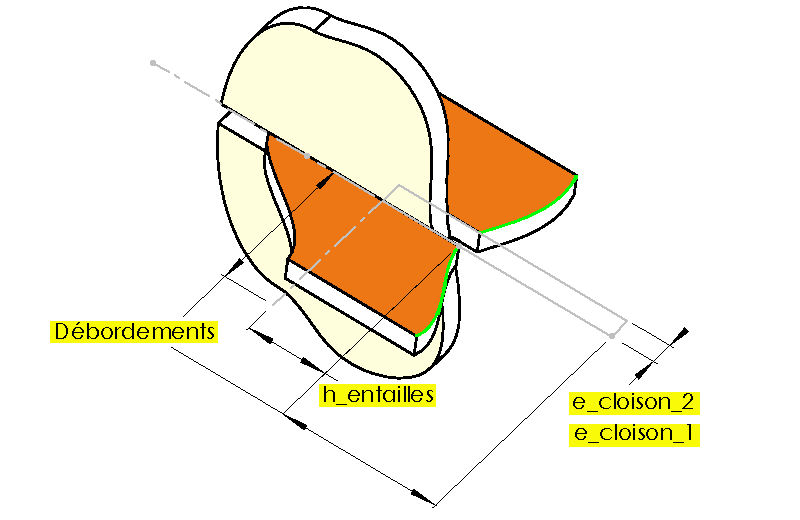

Entailles uniques sur chants gauches ( expérimental )

Entailles Mi-bois sur chants gauches

face plane ,  Flanc  de Cloison_1, normal à Cloison_2

face plane,  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire
 arête  curviligne de Cloison_1 délimitant le  Flanc  de dépose et croisant le plan du  Flanc  de positionnement

2 plans sur le flanc de Cloison_1 et sur le flanc de Cloison_2
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur Cloison_1
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
2 équations

Fonction de bibliothèque

• après dépose de la fonction et réaffectation des Corps, seule une paire d'entailles chevauchantes de même longueur h_entailles sont réalisées.
• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• si la longueur de chevauchement est inconnue, il est possible de l'estimer en modifiant  h_entailles  : le premier point sur l'axe longitudinal donne le bout de Entaille_Cl2, hors débordement

face plane ,  Flanc  de Cloison_1, normal à Cloison_2

face plane,  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire
 arête  curviligne de Cloison_2 délimitant le  Flanc  de positionnement et croisant le plan du  Flanc  de dépose

2 plans sur le flanc de Cloison_1 et sur le flanc de Cloison_2
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur Cloison_1
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
2 équations

Fonction de bibliothèque

• après dépose de la fonction et réaffectation des Corps, seule une paire d'entailles chevauchantes de même longueur h_entailles sont réalisées.
• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• si la longueur de chevauchement est inconnue, il est possible de l'estimer en modifiant  h_entailles  : le premier point sur l'axe longitudinal donne le bout de Entaille_Cl2, hors débordement

face plane ,  Flanc  de Cloison_1, normal à Cloison_2

face plane,  Flanc  de la Cloison_2
 arête  régulière ou fermée de Cloison_2 délimitant le  Flanc  de positionnement et croisant le plan du  Flanc  de dépose

2 plans sur le flanc de Cloison_1 et sur le flanc de Cloison_2
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur Cloison_1
1 équation

Fonction de bibliothèque

• cette fonction n'est à utiliser que si les autres fonctions Gauches ont échouées : comme elle ne créée que des Plans et des Esquisses, elle se pose toujours, mais à priori dans une mauvaise position ( sinon une des fonctions standard aurait fonctionné )
• l'image ci-dessus représente les esquisses remises en place après dépose

• Pour mettre les esquisses en position, ouvrir Mise_en_place ( probablement avec un défaut ) et supprimer l'unique contrainte Point de Rencontre de l'esquisse :
• s'il ne l'est pas, l'axe va se réaligner sur l'intersection de Cloison_1 et Cloison_2
• il est alors possible de faire glisser l'axe le long de Cloison_2 : la mise en place se fait en accrochant, avec la contraine de votre choix, un des points de l'axe sur un des profils
• pour terminer, utiliser 2 fonctions Enlèvement par extrusion sur les esquisses Entaille_Cl? de la fonction ( il n'est pas nécessaire de la Décomposer)

Entailles sur cloisons non-normales , chants plan et gauches ( expérimental )

Entailles Mi-bois uniques sur cloisons inclinées , chant plan

face plane ,  Flanc  de Cloison_1

face plane,  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté obtus de  Flanc
face plane,  Chant  plan de Cloison_1 ou Cloison_2, référence de la longueur h_entailles

3 plans sur le flanc de Cloison_1, sur le flanc de Cloison_2 et en fond d'entailles
1 axe à l'intersection des Plans Cloison_1 et Cloison_2
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions sur le fond d'entaille
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
2 équations

Fonction de bibliothèque

• si la dépose de fonction échoue, soit sélectionner le couple de Face obtus opposé, soit choisir un chant opposé au chant sélectionné (si possible) - attention : dans ce cas l'assemblage est inversé et il faudra éventuellement inverser le sens des Enlèvements de matière
• après dépose de la fonction et réaffectation des Corps, seule une paire d'entailles chevauchantes de même longueur h_entailles + débordements sont réalisées.
• Cloison_1 et Cloison_2 doivent-être respectées pour la réaffectation des Corps, sinon les entailles ne seront par réalisables par découpe
• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• si la longueur de chevauchement est inconnue, il est possible de l'estimer en modifiant  h_entailles  : le premier point sur l'axe longitudinal donne le bout de Entaille_Cl2, hors débordement

Entailles Mi-bois sur cloisons inclinées , chants gauches

face plane ,  Flanc  de Cloison_1

face plane,  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté obtus de  Flanc
 arête  curviligne de Cloison_1 délimitant le  Flanc  de dépose et croisant le plan du  Flanc  de positionnement

3 plans sur le flanc de Cloison_1 , sur le flanc de Cloison_2 et en fond d'entailles
1 axe à l'intersection des Plans Cloison_1 et Cloison_2
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions en fond d'entailles
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
1 équation

Fonction de bibliothèque

• parfois, la dépose de cette fonction échoue : les Enlèvements de matières ne croisent pas les Corps suite à un mauvais accrochage de l'esquisse Mise_en_place :
• réessayez avec la fonction suivante (accrochage sur Arête Cloison_2)
• utilisez la fonction avec Esquisses
• après dépose de la fonction et réaffectation des Corps, seule une paire d'entailles chevauchantes de même longueur h_entailles + débordements sont réalisées
• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• si la longueur de chevauchement est inconnue, il est possible de l'estimer en modifiant  h_entailles  : le premier point sur l'axe longitudinal donne le bout de Entaille_Cl2, hors débordement

face plane ,  Flanc  de Cloison_1, normal à Cloison_2

face plane,  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire
 arête  curviligne de Cloison_1 délimitant le  Flanc  de dépose et croisant le plan du  Flanc  de positionnement

3 plans sur le flanc de Cloison_1 , sur le flanc de Cloison_2 et en fond d'entailles
1 axe à l'intersection des Plans Cloison_1 et Cloison_2
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions en fond d'entailles
2 enlèvements de matière par extrusion, à réaffecter sur Cloison_1 ou Cloison_2 après dépose
1 équation

Fonction de bibliothèque

• parfois, la dépose de cette fonction échoue : les Enlèvements de matières ne croisent pas les Corps suite à un mauvais accrochage de l'esquisse Mise_en_place :
• réessayez avec la fonction précédente (accrochage sur Arête Cloison_1)
• utilisez la fonction suivante (avec Esquisses)
• après dépose de la fonction et réaffectation des Corps, seule une paire d'entailles chevauchantes de même longueur h_entailles + débordements sont réalisées
• les épaisseurs de Cloison_1 et Cloison_2 peuvent-être différentes
• si la longueur de chevauchement est inconnue, il est possible de l'estimer en modifiant  h_entailles  : le premier point sur l'axe longitudinal donne le bout de Entaille_Cl2, hors débordement

face plane ,  Flanc  de Cloison_1

face plane,  Flanc  de la Cloison_2 où sera taillée l'entaille complémentaire, côté obtus de  Flanc
 arête  régulière ou fermée de Cloison_2 délimitant le  Flanc  de positionnement et croisant le plan du  Flanc  de dépose, référence initiale de  h_entailles

3 plans sur le flanc de Cloison_1 , sur le flanc de Cloison_2 et en fond d'entailles
1 axe à l'intersection des Plans Cloison_1 et Cloison_2
1 esquisse de positionnement sur Cloison_1
2 esquisses pour fonctions en fond d'entailles
1 équation

Fonction de bibliothèque

• cette fonction n'est à utiliser que si les autres fonctions Non-normales Gauches ont échouées : comme elle ne créée que des Plans et des Esquisses, elle se pose toujours, mais à priori dans une mauvaise position ( sinon une des fonctions standard aurait fonctionné )
• l'image ci-dessus représente les esquisses remises en place après dépose

• Pour mettre les esquisses en position, ouvrir Mise_en_place ( probablement avec un défaut ) et supprimer l'unique contrainte Point de Rencontre de l'esquisse :
• s'il ne l'est pas, l'axe va se réaligner sur l'intersection de Cloison_1 et Cloison_2
• il est alors possible de faire glisser l'axe le long de Cloison_2 : la mise en place se fait en accrochant, avec la contraine de votre choix, un des points de l'axe sur un des profils
• pour terminer, utiliser 2 fonctions Enlèvement par extrusion sur les esquisses Entaille_Cl? de la fonction ( il n'est pas nécessaire de la Décomposer), en sélectionnant le Corps correct
