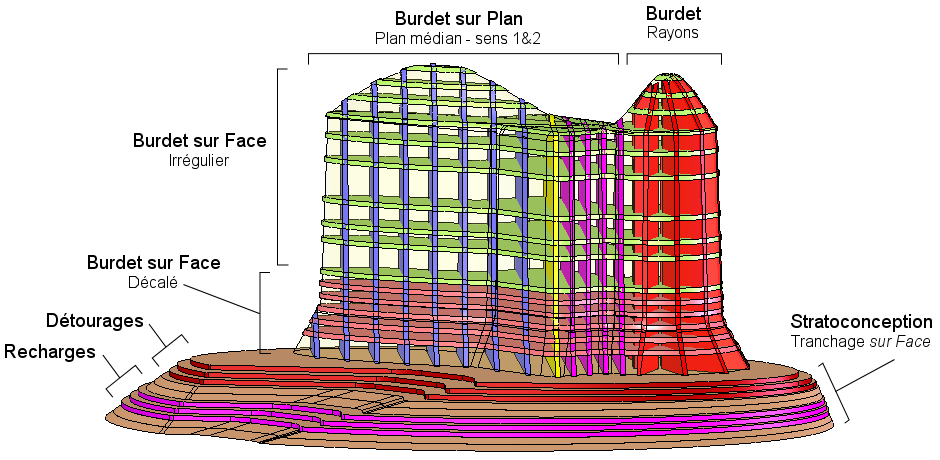

- Ces fonctions GrnTech-Stratoconception permettent
de découper des Corps
en couches d'épaisseur constante, jointives ou non
:
- si elles sont jointives, je parle alors de strates,
elles sont réalisées avec les fonctions de
stratoconception :
- les fonctions sont déposées
sur une Face ou un Plan
- le
nombre de strates est automatiquement calculé à
partir de
l'épaisseur des strates et de la hauteur à
découper
- si elles ne sont pas jointives, je parle alors de tranches,
elles sont réalisées par les fonctions de burdet
- je
n'ai pas trouvé d'autre terme pour ce type de
réalisation
- les fonctions sont déposées
sur une Face ou un Plan
- pour les fonctions
régulières ( les
intervalles entre les tranches sont identiques ), les
découpes entre tranches sont automatiquement
calculées à partir de la hauteur (ou l'angle)
à ajourer et de l'épaisseur des tranches
- pour
les fonctions irrégulières, il faut
déclarer la
position de chaque tranche à partir de la
référence de dépose ( Face ou Plan )
- Remarque
: ces fonctions sont préparatoires à des
assemblages qui
peuvent-être conçus avec le module
GrnTech-Assemblage
- cette
phase de conception peut être assez fastidieuse....
- des
fonctions de Finition permettent d'apprêter les
strates ou tranches telles qu'elles seront
découpées (chants
perpendiculaires aux faces) :
- Détourage procède
à un Enlèvement de matière par rapport
à un profil défini
- Recharge procède à un Ajout
de matière par rapport à un profil
défini
- Stratoconception :
- 3 Fonctions dont une en 2 versions
- Burdets :
- 11 Fonctions dont 3 en 2 versions
- Fonctions de Finition :
- 2 Fonctions déclinées
pour les strates et les tranches
|
