- Ces fonctions GrnTech-Structures procèdent
par ajout de Corps
paramétrés sur une épure Esquissée
dans une Pièce
multi-corps :
- elles permettent des conceptions modulaires
"matière" de type treilli à partir d'Esquisses
2D préparatoires représentant,
en filaire,
la structure projetée
- les Plans
des Esquisses
doivent-être normaux 2 à 2 ( perpendiculaires
)
- un Nœud
est déposé sur un Plan
d'Esquisse et centré sur un Point
de l'esquisse
- un Nœud est composé de 1
ou 2 plaques
comportant des tiges qu'il faut contraindre
sur les segments de l'épure depuis les Esquisses
de ces plaques, en les
ouvrant une fois la dépose initiale effectuée
- tous les Nœuds existent en 2 versions
: une
version à tiges lisses, une version à tiges
percées
- une Barre
est déposée sur la Face
d'un Nœud et est positionnée par les
extrémités de tiges de 2
noeuds. Sa longueur est automatiquement définie ( Pailles & Barres
) ou son orientation est simplement posée ( Meccano )
- si un élément est
déjà déposé dans la
pièce, il est
proposé
de partager les valeurs des cotes déjà
définies ( Cotes
liées )
- les différents types de Nœuds et
de Barres
ont
des valeurs communes, paramétrées lors de la
dépose des premiers
éléments, modifiables par la suite
- un nouvel élément peut
être décorrélé totalement
ou partiellement des éléments
déjà présents
- un élément
décorrélé peut à tout
instant être
réintégré dans le standard du projet
courant
- des fonctions complémentaires permettent
de
fusionner des éléments déjà
déposés, de rajouter des perçages et
des
pastilles sur des barres existantes, de paramétrer les dimensions des
différents noeuds sans
"plantage"

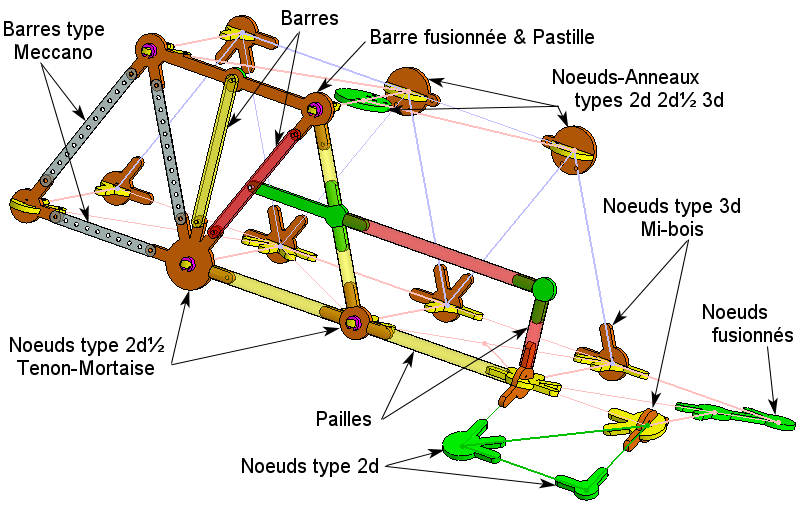

- Noeuds 2d :
- 6 Fonctions pour des barres coplanaires
- Noeuds 2d½ :
- 18 Fonctions pour des barres sur un plan (
jusqu'à
6
tiges à 360° ) et un demi-plan normal (
jusqu'à 3 tiges à 150°
)
- Noeuds 3d :
- 25 Fonctions pour des barres sur deux plans normaux
( jusqu'à 5 tiges à 360° dans chacun des
plans )
- Noeuds-Anneaux :
- 5+1 Fonctions type Noeuds 2d
- 3+1 Fonctions type Noeuds 2d½
- 5+1 Fonctions type Noeuds 3d
- Barres & Compléments :
- 4 Fonctions Pailles
- 4 Fonctions Barres
- 2 Fonctions Barres type Meccano
- 1 Fonction Barre fusionnée
1 Fonction Pastille fusionnée
- 2 Fonctions Perçages
- 1 Fonction Clé pour Noeuds
2d½
- Esquisses de paramétrage :
- 6 Fonctions pour faciliter la saisie des
paramètres communs et identifier des problèmes
géométriques
|
