Barres & Compléments

Caractéristiques générales :

en complément des nœuds, les barres permettent de mettre de la matière sur l'épure filaire d'un projet

3 familles existent :

des Pailles
des Barres
des Barres perforées de type Meccano^®

elles partagent des cotes liées avec les différents types nœuds sur lesquels elles se positionnent sans paramétrage spécifique

des fonctions complémentaires permettent, toujours en utilisant les cotes liées , de finaliser les maquettes :

barre fusionnée, qui permet de transformer 2 ou plusieurs composants de nœuds proches en un seul Corps
pastille fusionnée qui permet de rajouter un nœud sur une barre
perçages simple ou double à poser sur un nœud ou une barre
clé de montage pour l'anneau des nœuds de type 2d½

Paille - jaune , rouge , verte

composants à l'origine de la conception des différents types de noeuds, ces fonctions ont un but uniquement décoratif, mais permettent de déterminer les longueurs de paille à découper
elles sont conçues avec des jeux radial ( 0.01mm - fixe) et axial (paramétrable) afin d'éviter une fusion sauvage entre la paille et un noeud de dépose
les perçages ont été rajoutés sur les tiges pour éviter le glissement des pailles lors d'essais en flexion des maquettes (avec des cures-dents ou des trombones)

Positionnement :	Point d'esquisse, centre du bout de tige du nœud 1 Trait d'esquisse, sur l'axe de la paille Point d'esquisse, centre du bout de tige du nœud 2
Création :	3 Plans pour esquisses de positionnement et de fonction 2 esquisses de positionnement et de paramétrage 1 esquisse pour fonction 1 création de matière par extrusion 6 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	3 couleurs de pailles, transparentes, sont disponibles pour faciliter la lecture des maquettes. utiliser des pailles permet de cacher toutes les esquisses, pour un rendu plus agréable les cercles de l'esquisse longitudinale Longueur imposent la dépose de la paille entre les points 1 & 2 (L_paille) donne la longueur de paille

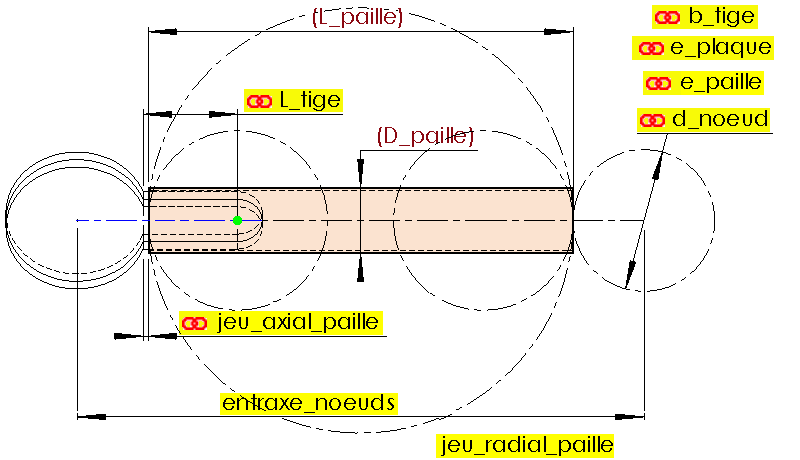

Paille libre

cette paille, positionnée à priori sur une seule tige, permet de positionner le centre du noeud associé à la deuxième extrémité

Positionnement :	Point d'esquisse, centre du bout de tige du nœud 1 Trait d'esquisse, sur l'axe de la tige
Création :	3 Plans pour esquisses de positionnement et de fonction 2 esquisses de positionnement et de paramétrage 1 esquisse pour fonction 1 création de matière par extrusion 6 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	la distance entre les noeuds est pilotée par la cote entraxe_noeuds cette procédure pour positionner un noeud est laborieuse et n'est éventuellement utile que pour raccrocher une structure sur un existant

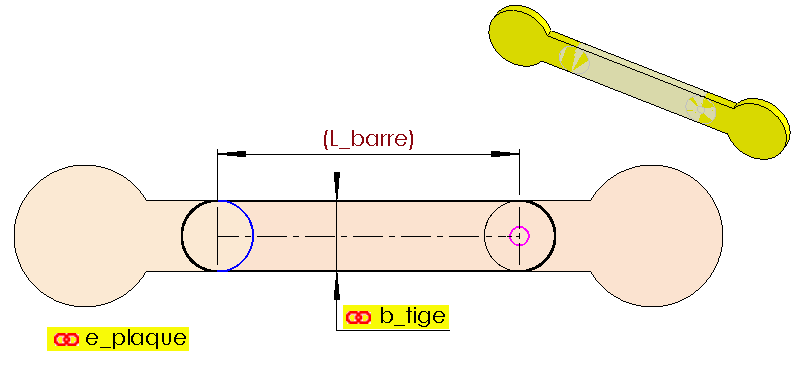

Barre - jaune , rouge , verte

les barres, de longueur automatiquement adaptée aux perçages de dépose, sont à découper spécifiquement, conjointement aux noeuds

Zone de dépose :	Face d'un composant de l'un des noeuds
Positionnement :	Arêtes circulaires, au bout des tiges coplanaires devant être reliées : ces tiges ne sont pas forcément coaxiales, ces arêtes peuvent-être soit le bout de tige, soit le perçage de la tige
Création :	1 Plan, évite la fusion sauvage de la barre avec des composants des noeuds 1 esquisse pour fonction 1 création de matière par extrusion 3 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	3 couleurs de barres, transparentes, sont disponibles pour faciliter la lecture des maquettes.

Barre libre

cette barre, positionnée à priori sur une seule tige, permet une orientation à volonté et positionne le centre du noeud associé à la deuxième extrémité

Zone de dépose :	Face d'un composant du noeud de dépose
Positionnement :	Arête circulaire, ce peut-être soit le bout de tige, soit le perçage de la tige
Création :	1 Plan, évite la fusion sauvage de la barre avec des composants des noeuds 1 esquisse pour fonction 1 création de matière par extrusion 5 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Il faut orienter la barre ouvrir l'esquisse barre de la fonction interne Barre_libre· libérer l'orientation de la barre en supprimant la contrainte horizontale de l'axe de la barre orienter la barre soit par cotation, soit par contrainte définir L_barre : le centre du noeud suivant est au centre du cercle en traits de construction si vous utilisez un noeud 2d ou un noeanneau, annulez le lien d_noeud puis liez les valeurs de cette cote avec d_connecteur ou dx_noeanneau
Remarques :	cette procédure pour positionner un noeud est laborieuse et n'est éventuellement utile que pour raccrocher une structure sur un existant

Barre fusionnée

cette fonction permet de transformer en un seul Corps 2 ou plusieurs composants de nœuds proches

Zone de dépose :	Face d'un composant du noeud de dépose
Positionnement :	Point d'esquisse, appartenant au Plan de dépose, centre du nœud dans l'épure du projet
Création :	1 esquisse pour fonction sur le plan de dépose 1 création de matière par extrusion 2 cotes liées
Dans arbre de création :	Fonction de bibliothèque

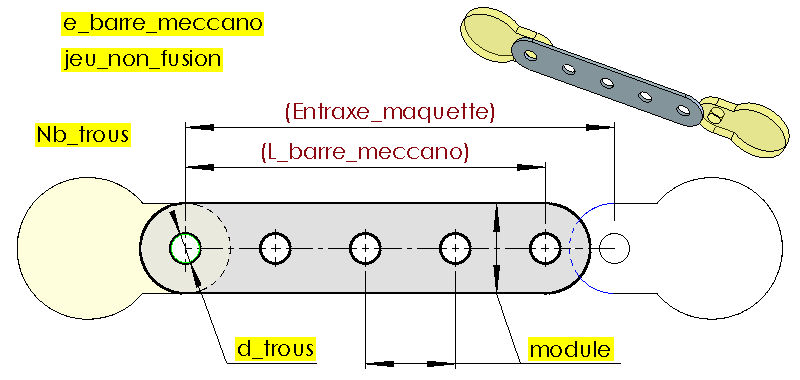

Barre type Meccano

cette fonction permettent de simuler un projet avec barres perforées de type Meccano^® et de positionner correctement les noeuds, soit en modifiant la cotation de l'épure, soit en déliant la longueur de certaines tiges

les barres Meccano^® ont un module de 1/2" ( 12.7mm ) qui défini leur largeur et l'entraxe entre les trous ( qui sont au 1/6" = 4.2mm ). L'épaisseur est de 1/20" ( = 1.2mm)
en modifiant ces valeurs dans la fonction avant dépose, il est possible de l'adapter à n'importe quelle marque de barres perforées, éventuellement de fabriquer les votres

Zone de dépose :	Face d'un composant du noeud de dépose
Positionnement :	Arêtes circulaires, au bout des tiges coplanaires devant être reliées : ces tiges ne sont pas forcément coaxiales, ces arêtes peuvent-être soit le bout de tige, soit le perçage de la tige
Création :	1 Plan, évite la fusion sauvage de la barre avec des composants des noeuds 2 esquisses pour fonction 1 création de matière par extrusion 1 enlèvement de matière par extrusion 1 répétition linéaire de fonction 3 équations
Dans arbre de création :	Fonction de bibliothèque
Remarques :	la longeur de la barre est calculée à partir de Nb_trous la différence entre (L_barre_meccano) et (Entraxe_maquette) permet soit de modifier Nb_trous, soit d'adapter l'entraxe entre les noeuds

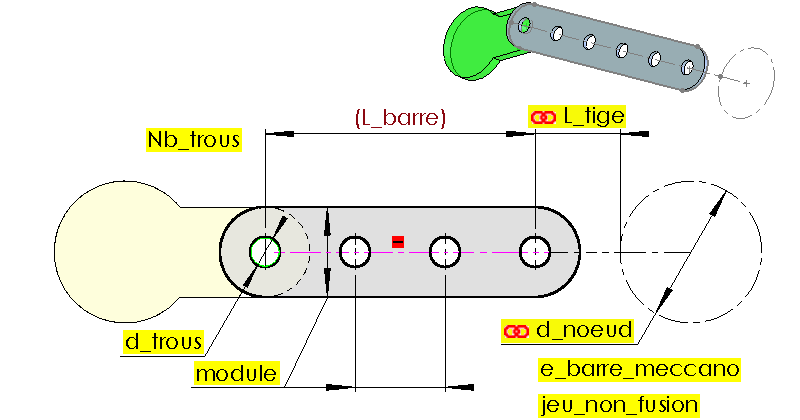

Barre type Meccano - libre

cette barre, positionnée à priori sur une seule tige, permet une orientation à volonté et positionne le centre du noeud associé à la deuxième extrémité

Zone de dépose :	Face d'un composant du noeud de dépose
Positionnement :	Arête circulaire, ce peut-être soit le bout de tige, soit le perçage de la tige
Création :	1 Plan, évite la fusion sauvage de la barre avec des composants des noeuds 2 esquisses pour fonction 1 création de matière par extrusion 1 enlèvement de matière par extrusion 1 répétition linéaire de fonction 3 équations
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Il faut orienter la barre ouvrir l'esquisse Dépose de la fonction interne Barre_brute· libérer l'orientation de la barre en supprimant la contrainte horizontale de l'axe de la barre orienter la barre soit par cotation, soit par contrainte définir Nb_trous : le centre du noeud suivant est au centre du cercle en traits de construction si vous utilisez un noeud 2d ou un noeanneau, annulez le lien d_noeud puis liez les valeurs de cette cote avec d_connecteur ou dx_noeanneau
Remarques :	cette procédure pour positionner un noeud est laborieuse mais permet de construire, pas-à-pas, une structure modulaire

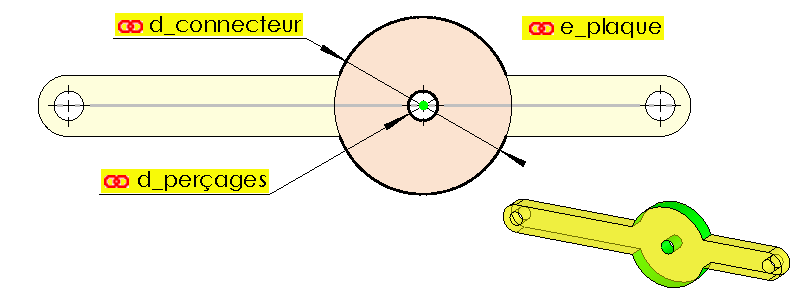

Pastille fusionnée - Ø

Cette fonction permet de déposer sur une barre ou un pièce fusionnée un nœud composé d'une rondelle de diamètre d_connecteur percée d'un trou
Cette rondelle est fusionnée avec la pièce de dépose : cela évite l'utilisation d'un nœud de type 2d-Ø-noeud_1, décentré par rapport à la barre

Zone de dépose :	Face de la barre ou de la pièce fusionnée de dépose
Positionnement :	Point d'esquisse, dans l'esquisse de la barre ou sur la barre d'épure , centre du nœud
Création :	2 esquisses pour fonction 1 création de matière par extrusion 1 enlèvement de matière par extrusion 3 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	la création de matière ( le disque de la pastille ) fusionne avec le Corps de la pièce de dépose : il en prend les caractéristiques visuelles au niveau des faces fusionnées : ici couleur jaune transparente. les faces créées par la fonction gardent les propriétées visuelles des fonctions internes de création : on retrouve les faces vertes des fonctions de création de la pastille et de son perçage ces anomalies chromatiques permettent de remonter facilement aux fonctions d'origines : pointer sur une face jaune renvoie à la fonction de création de la pièce de dépose ( la barre ) pointer sur une face verte renvoie à la fonction Pastille pour supprimer cette couleur de fonction sur votre Corps : soit Modifier l'apparence des Fonctions Connecteur· et Pastille· pour leur donner les paramètres de la fonction de création de la pièce de dépose ( ici Barre_jaune· ) soit,avec Modifier l'apparence, Enlever l'apparence des Fonctions Connecteur·, Pastille· et Barre_jaune·et donnez au Corps Pastille·n les paramètres d'apparence de votre choix Remarque : ces actions sont rapides en utilisant les bons filtres ( Fonctions et Corps) et en travaillant par pointage à l'écran ( sélections multiples ) le Corps fusionné s'appelle Pastille·n, du nom de la dernière fonction appliquée, ici le perçage...

Perçage - Ø

Zone de dépose :	Face du noeud, de la barre ou de la pièce fusionnée de dépose
Positionnement :	Point d'esquisse, dans l'esquisse de la barre ou sur la barre d'épure , centre du perçage
Création :	1 esquisse pour fonction 1 enlèvement de matière par extrusion 2 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	les faces créées gardent les propriétées visuelles des fonctions internes de création : on retrouve la face verte du perçage ces anomalies chromatiques permettent de remonter facilement aux fonctions d'origine : pointer sur une face jaune renvoie à la fonction de création de la pièce de dépose ( la barre ) pointer sur la face verte renvoie à la fonction Perçage pour supprimer cette couleur de fonction sur votre Corps : soit Modifier l'apparence de la Fonction Perçage· pour leur donner les paramètres de la fonction de création de la pièce de dépose ( ici Barre_jaune· ) soit,avec Modifier l'apparence, Enlever l'apparence des Fonctions Perçage· et Barre_jaune·et donnez au Corps Perçage·n les paramètres d'apparence de votre choix Remarque : ces actions sont rapides en utilisant les bons filtres ( Fonctions et Corps) et en travaillant par pointage à l'écran ( sélections multiples ) le Corps modifié s'appelle Perçage·n, du nom de la dernière fonction appliquée, ici le perçage...

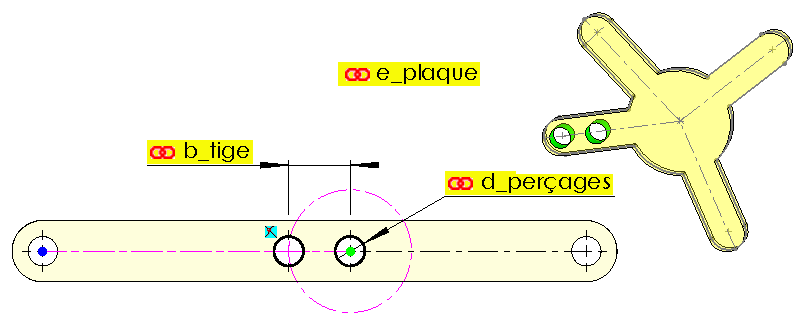

Perçages - 2Ø

cette fonction permet de rajouter des perçage pour rigidifier avec une barre un structure conçue avec des pailles

Zone de dépose :	Face du noeud, de la barre ou de la pièce fusionnée de dépose
Positionnement :	Point d'esquisse, dans l'esquisse de la barre ou sur la barre d'épure , centre du perçage Point d'esquisse, sur l'axe de dépose du deuxième trou
Création :	1 esquisse pour fonction 1 enlèvement de matière par extrusion 3 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	à effectuer seulement si le deuxième trou n'est pas "dans le bon sens" ouvrir l'esquisse Perçage_ de la fonction interne Perçages· supprimer la contrainte horizontale de l'axe de la barre et le cercle autour de trou_1 basculer le deuxième trou en le faisnat glisser sur le cercle rajouter une contrainte coincidence entre le centre du cercle et l'axe ne surtout pas faire : Inverser le sens de la cote b_tige : toute les occurences de cette cote liée seraient inversées....
Remarques :	les faces créées gardent les propriétées visuelles des fonctions internes de création : on retrouve la face verte du perçage ces anomalies chromatiques permettent de remonter facilement aux fonctions d'origine : pointer sur une face jaune renvoie à la fonction de création de la pièce de dépose ( la barre ) pointer sur la face verte renvoie à la fonction Perçage pour supprimer cette couleur de fonction sur votre Corps : soit Modifier l'apparence de la Fonction Perçage· pour leur donner les paramètres de la fonction de création de la pièce de dépose ( ici Barre_jaune· ) soit,avec Modifier l'apparence, Enlever l'apparence des Fonctions Perçage· et Barre_jaune·et donnez au Corps Perçage·n les paramètres d'apparence de votre choix Remarque : ces actions sont rapides en utilisant les bons filtres ( Fonctions et Corps) et en travaillant par pointage à l'écran ( sélections multiples ) le Corps modifié s'appelle Perçages·n, du nom de la dernière fonction appliquée, ici le perçages·...

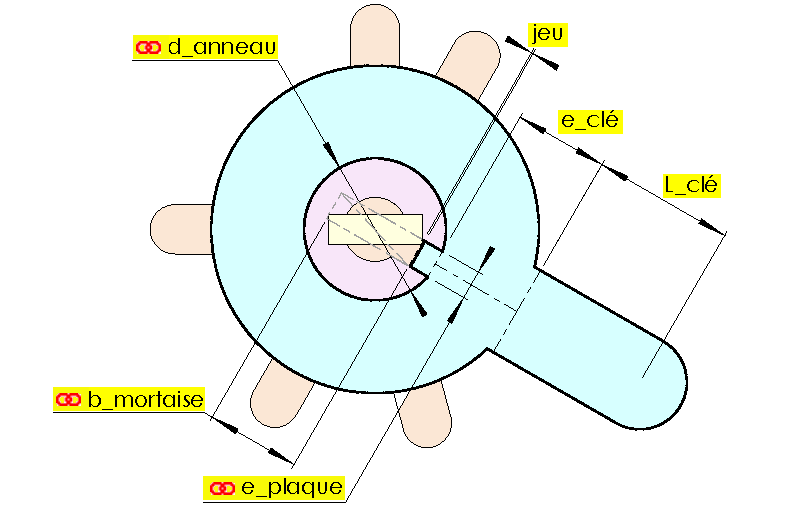

2d½ - Clé anneau

Cette fonction créée une clé de verrouillage de l'anneau des noeuds 2d½ aux dimensions d_anneau , b_mortaise et e_plaque spécifiques de votre projet

Zone de dépose :	Face d'une pièce, idéalement à l'arrière de la plaque Face d'un noeud 2d½
Positionnement :	Point d'esquisse, eventuellement centre du nœud
Création :	1 esquisse pour fonction 1 création de matière par extrusion 3 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarque :	3 cotes sont spécifiques à l'outil ( la largeur de la queue = e_clé )
