Esquisses de paramétrage des familles de noeuds - 6 fonctions

Ces esquisses permettent de paramétrer les cotes liées utilisées dans les différentes fonctions GrnTech-Structures

elles peuvent-être utilisées en début de projet pour donner un cadre de travail ( plutôt que de paramètrer "à la volée", au fur et à mesure des déposes de fonctions )
elles permettent de rattraper des impossibilités de dépose lorsque des valeurs déjà définies crééent des entrecroisement dans de nouvelles fonction incomplètement paramétrées :

comme ces fonctions ne génèrent aucune extrusion, il est toujours possible de les déposer, même avec des erreurs

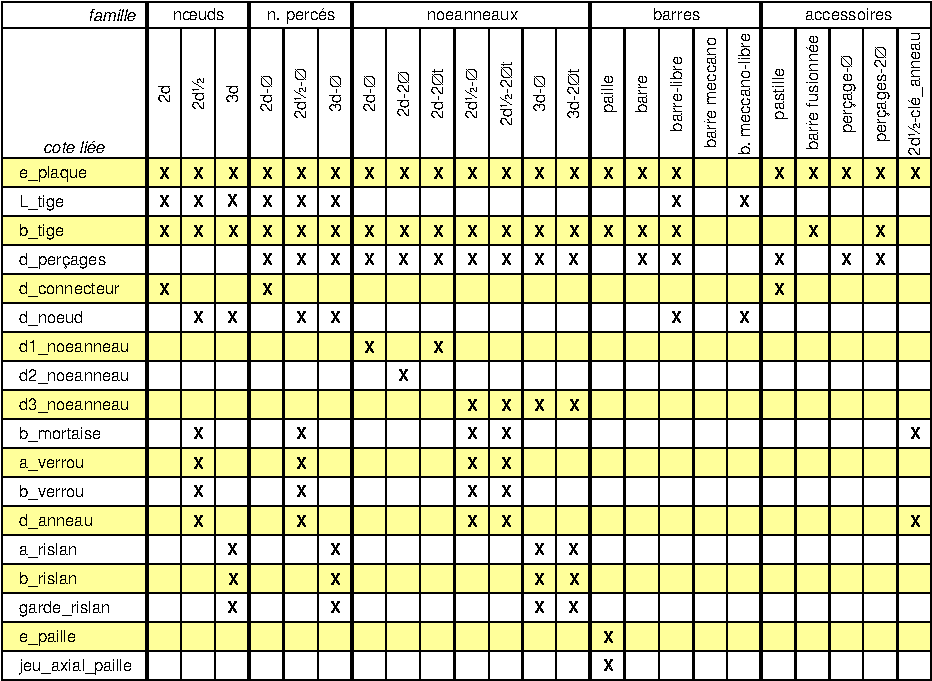

Cotes liées dans et entre les familles de fonctions GrnTech-Structures :

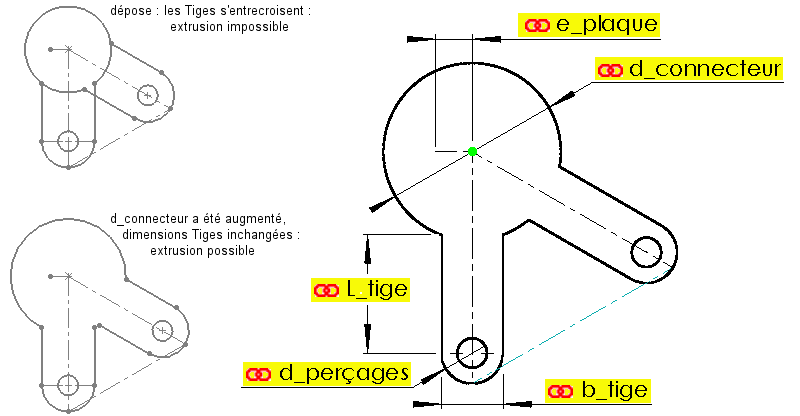

Esquisse de paramétrage des nœuds 2d

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse ou Point d'origine , centre du nœud
Création :	1 esquisse 5 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	cette fonction, qui comporte seulement une esquisse, acceptera toujours de se déposer, même avec des erreurs de construction elle permet, en ouvrant l'esquisse Paramétrage_noeuds_2d, de paramétrer à priori les 5 cotes liées si elle est déposée en début de projet elle permet de rattraper une impossibilité de dépose en cours de projet ( cf. schémas à gauche ) elle permet d'optimiser les dimensions relatives de d_connecteur et b_tige : la ligne de construction reliant les bouts des tiges verrouillent ceux-ci à 60°, ce qui correspond aux nœuds 5 & 6 Tiges si vous n'utilisez que des nœuds 1 à 4 Tiges, vous avez intérêt à supprimer ce trait et bloquer les 2 Tiges à 90° vous pouvez chercher, sans problème de reconstruction, le diamètre optimun pour votre projet en supprimant cette ligne puis en cotant l'angle entre les Tiges à la valeur de votre angle minimum entre barres voir le récapitulatif des cotes liées de GrnTech-Structures

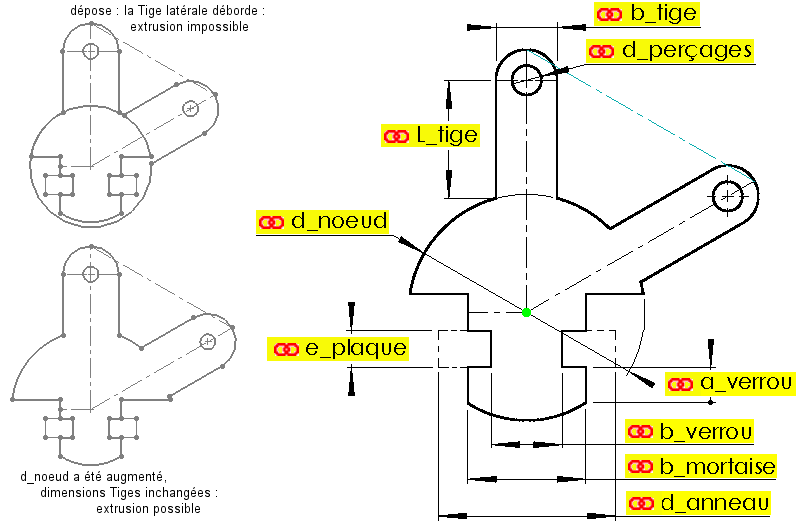

Esquisse de paramétrage des nœuds 2d½

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse ou Point d'origine , centre du nœud
Création :	1 esquisse 9 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	cette fonction, qui comporte seulement une esquisse, acceptera toujours de se déposer, même avec des erreurs de construction elle permet, en ouvrant l'esquisse Paramétrage_noeuds_2d½, de paramétrer à priori les 9 cotes liées si elle est déposée en début de projet elle permet de rattraper une impossibilité de dépose en cours de projet ( cf. schémas à gauche ) elle permet d'optimiser les dimensions relatives de d_noeud et b_tige : la ligne de construction reliant les bouts des tiges verrouillent ceux-ci à 60°, vous pouvez chercher, sans problème de reconstruction, le diamètre optimun pour votre projet en supprimant cette ligne et en cotant l'angle entre les Tiges à la valeur de votre angle minimum entre barres voir le récapitulatif des cotes liées de GrnTech-Structures

Esquisse de paramétrage des nœuds 3d

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse ou Point d'origine , centre du nœud
Création :	1 esquisse 8 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	cette fonction, qui comporte seulement une esquisse, acceptera toujours de se déposer, même avec des erreurs de construction elle permet, en ouvrant l'esquisse Paramétrage_noeuds_3d, de paramétrer à priori les 8 cotes liées si elle est déposée en début de projet elle permet de rattraper une impossibilité de dépose en cours de projet ( cf. schémas en haut ) elle permet d'optimiser les dimensions relatives de d_noeud et b_tige : la ligne de construction reliant les bouts des tiges verrouillent ceux-ci à 60°, vous pouvez chercher, sans problème de reconstruction, le diamètre optimun pour votre projet en supprimant cette ligne et en cotant l'angle entre les Tiges à la valeur de votre angle minimum entre barres voir le récapitulatif des cotes liées de GrnTech-Structures

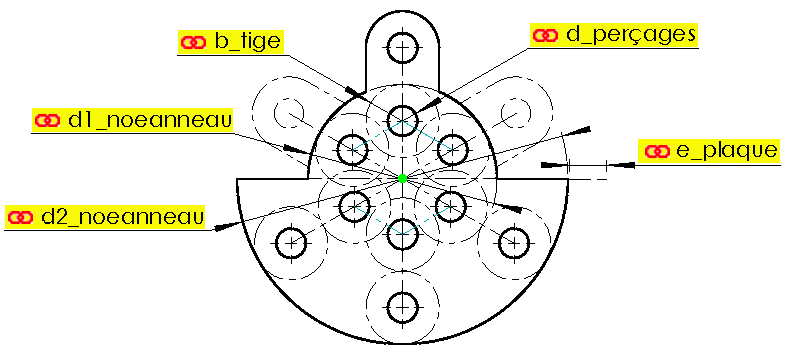

Esquisse de paramétrage des nœanneaux 2d

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse ou Point d'origine , centre du nœud
Création :	1 esquisse 5 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	cette fonction, qui comporte seulement une esquisse, acceptera toujours de se déposer, même avec des erreurs de construction elle permet, en ouvrant l'esquisse Paramétrage_noeanneau_2d, de paramétrer à priori les 5 cotes liées aux 2 séries de noeanneaux_2d si elle est déposée en début de projet elle permet de rattraper une impossibilité de dépose en cours de projet la cote d1_noeanneau est spécifique aux noeanneaux de série 2d-2Ø- la cote d2_noeanneau est spécifique aux noeanneaux de série 2d-2Øt- elle permet d'optimiser les dimensions relatives des dx_noeanneau et b_tige : les cercles en traits de construction autour des perçages, de diamètre b_tige, permettent de verifier le non-chevauchement des barres fixées sur les perçage. les lignes de construction relient les centres des cercles intérieurs et verrouillent ceux-ci à 60° si vous n'utilisez que des nœuds 1 à 4 Tiges, vous avez intérêt à supprimer ce trait et bloquer les 2 Tiges à 90° vous pouvez chercher, sans problème de reconstruction, les diamètres optimun pour votre projet en supprimant une de ces lignes puis en cotant l'angle entre les Tiges à la valeur de votre angle minimum entre barres voir le récapitulatif des cotes liées de GrnTech-Structures

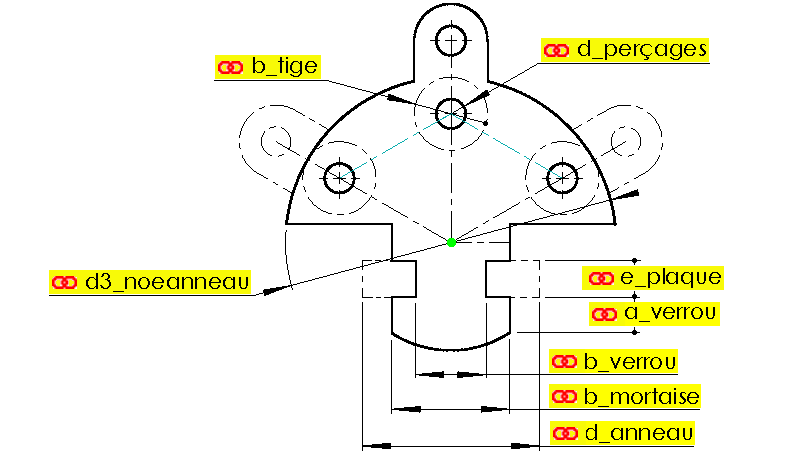

Esquisse de paramétrage des nœanneaux 2d½

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse ou Point d'origine , centre du nœud
Création :	1 esquisse 7 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	cette fonction, qui comporte seulement une esquisse, acceptera toujours de se déposer, même avec des erreurs de construction elle permet, en ouvrant l'esquisse Paramétrage_noeanneau_2d½, de paramétrer à priori les 7 cotes liées si elle est déposée en début de projet elle permet de rattraper une impossibilité de dépose en cours de projet elle permet d'optimiser les dimensions relatives des d3_noeanneau et b_tige : les cercles en traits de construction autour des perçages, de diamètre b_tige, permettent de verifier le non-chevauchement des barres fixées sur les perçage. les lignes de construction relient les centres des cercles intérieurs et verrouillent ceux-ci à 60° si vous n'utilisez que des nœuds 1 à 4 Tiges, vous avez intérêt à supprimer ce trait et bloquer les 2 Tiges à 90° vous pouvez chercher, sans problème de reconstruction, les diamètres optimun pour votre projet en supprimant une de ces lignes puis en cotant l'angle entre les Tiges à la valeur de votre angle minimum entre barres voir le récapitulatif des cotes liées de GrnTech-Structures

Esquisse de paramétrage des nœanneaux 3d

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse ou Point d'origine , centre du nœud
Création :	1 esquisse 7 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Remarques :	cette fonction, qui comporte seulement une esquisse, acceptera toujours de se déposer, même avec des erreurs de construction elle permet, en ouvrant l'esquisse Paramétrage_noeanneau_3d, de paramétrer à priori les 7 cotes liées si elle est déposée en début de projet elle permet de rattraper une impossibilité de dépose en cours de projet elle permet d'optimiser les dimensions relatives de d3_noeanneau et b_tige : les cercles en traits de construction autour des perçages, de diamètre b_tige, permettent de verifier le non-chevauchement des barres fixées sur les perçage. la ligne de construction reliant les centres des perçages intérieurs verrouillent ceux-ci à 60° si vous n'utilisez que des nœuds 1 à 4 Tiges, vous avez intérêt à supprimer ce trait et bloquer les 2 Tiges à 90° vous pouvez chercher, sans problème de reconstruction, le diamètre optimun pour votre projet en supprimant cette ligne puis en cotant l'angle entre les Tiges à la valeur de votre angle minimum entre barres voir le récapitulatif des cotes liées de GrnTech-Structures
