Nœuds 2d½ à tiges lisses ou perçées - 2 séries de 18 fonctions

Caractéristiques générales des nœuds 2d :

ces nœuds, composées de 2 plaques + 1 anneau, réalisent des connections entre des barres concourantes esquissées dans des plans normaux

les Tiges de la plaque orangée sur le plan de dépose (appelée Face_x-y·) peuvent s'orienter sur 360°
les Tiges sur la plaque jaune normale au plan de dépose (appelée Traverse_x-y·) peuvent s'orienter sur ≈180° ( d'où le préfixe 2d½ du nom des fonctions )
les Faces peuvent compter jusqu'à 6 Tiges, les Traverses jusquà 3 Tiges

la dépose s'effectue sur un Plan qui sera le plan médian de la plaque Face d'épaisseur e_plaque
le positionnement initial s'effectue sur un Point d'esquisse, centre du nœud

l'orientation de la Traverse est parfois incorrecte : elle se positionne du mauvais côté de Face

la correction proposée par SW ( flèche d'orientation sur le Plan de dépose ) ne marche pas, mais l'Esquisse Orientation· permet de corriger ce problème

pour assurer l'orientation des tiges de la Face du nœud :

ouvrir l'esquisse Face_x· de la fonction interne Face_x-y·
libérer les tiges en supprimant une contrainte et des traits de construction
contraindre ces tiges sur les traits de l'épure d'une Esquisse du Plan de dépose de la structure projetée

pour assurer l'orientation des tiges de la Traverse du nœud :

si nécessaire, il faut d'abord orienter la plaque Traverse sur son plan d'épure :

dans l'esquisse Face_x· de la fonction interne Face_x-y· , libérez la mortaise en supprimant la contrainte horizontal de son axe et contraignez cet axe sur un trait de l'épure devant appartenir au Plan de la plaque Traverse
fermez l'Esquisse : la plaque Traverse est maintenant correctement orientée, l'Anneau n'a pas bougé...

l'orientation de la Plaque Traverse effectuée, ouvrir l'esquisse Traverse_y· de la fonction interne Traverse_x-y·
libérer les tiges en supprimant une contrainte et des traits de construction
contraindre ces tiges sur les traits de l'épure d'une Esquisse d'un plan de la structure projetée, plan coïncident avec le Plan_Traverses- de la fonction

toutes les cotes de ces fonctions sont des Cotes liées, partagées entre tous les éléments générés par le module Structures de la bibliothèque Découpes GrnTech-Laser

une fois définies dans un projet, elles s'appliquent à tous les composants du projet
la modification d'une de ces cotes modifie toutes les occurences de cette cote dans tous les composants déjà présents et s'appliquera aux futurs composants
il est possible d'Annuler le lien de la valeur pour une des occurences particulières d'une cote
dans l'arbre de construction, la liste des cotes liées ( il en existe de différents types ) présentes dans le projet s'affiche sous le dossier Equations

ces cotes apparaissent dans le dossier Equations mais il n'est pas possible de les éditer depuis ce dossier
pour les modifier, il faut procéder comme pour une cote normale : double-clic sur une occurence quelconque puis saisie de la nouvelle valeur, et Reconstruire plusieurs fois si le projet comporte un nombre important de Corps

les fonctions apparaissent comme Fonction de bibliothèque dans l'arbre de construction, leur désignation précise leur type, les nombres de tiges et le nombre de fois où elles ont été utilisé dans le projet :

dans le nom de la fonction 2d½-noeud_x-y, x donne le nombre de Tiges de la Face, y le nombre de Tiges de la Traverse :

la fonction 2d½-noeud_2-3<1> est la première occurence d'un noeud avec 2 Tiges lisses sur sa Face et 3 sur sa Traverse
la fonction 2d½-Ø-noeud_5-2<4> est la quatrième occurence d'un noeud avec 5 Tiges percées sur sa Face et 2 sur sa Traverse

les Corps générés par les fonctions Structures Grntech-Laser sont listés dans le dossier Corps volumiques de l'arbre de construction

tant qu'ils ne sont pas modifiés, ils sont nommés du nom de la Fonction interne qui les a générés, avec éventuellement un indice d'occurence :

Face_1-3·2 est la deuxième corps créé dans le projet par une fonction Face_1-3· de 2d½-nœud_1-3 ou 3d-nœud_1-3, de 2d½-Ø-nœud_1-3 ou 3d-Ø-nœud_1-3
si une fonction modifie ce Corps, il prendra le nom de cette fonction

Fonctions 2d½-noeud_1-1 à 2d½-noeud_6-3 & fonctions 2d½-Ø-noeud_1-1 à 2d½-Ø-noeud_6-3

les suffixes _x-y précisent respectivement le nombre de tiges de la Face et de la Traverse du nœud, le symbole -Ø- que les tiges sont percées
hormis la cote d_perçage , les cotes et constructions sont identiques : la notice ci-dessous décrit les 36 fonctions

Plaque Face

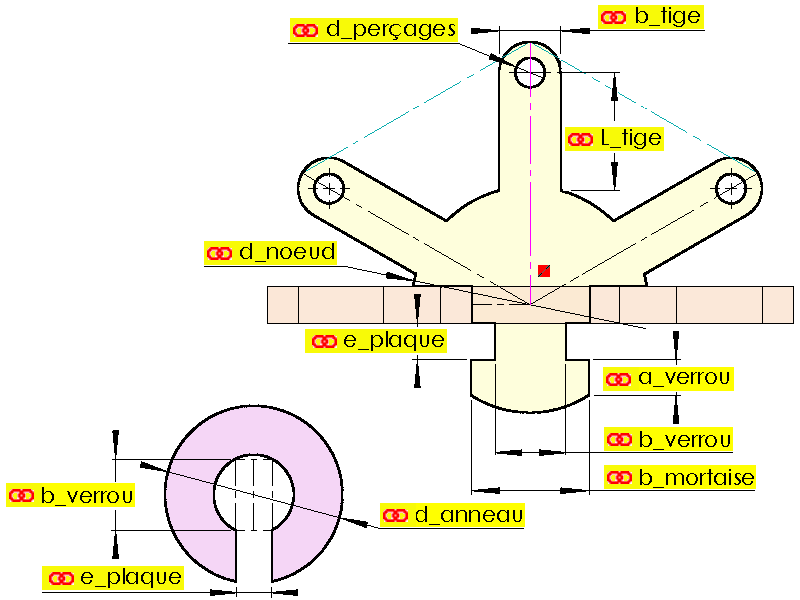

Plaques Traverse & Anneau

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse, appartenant au Plan de dépose et au Plan Traverses, centre du nœud dans l'épure du projet
Création :	3 esquisses pour fonction sur le plan de dépose et le plan Traverses 1 plan Traverses 1 esquisse de positionnement sur le plan Traverses 3 création de matière par extrusion 8 ou 9 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Etape préparatoire, si Traverse n'est pas orientée dans le bon sens par rapport à la plaque Face : ouvrir l'esquisse Orientation· supprimer la contrainte verticale du trait d'axe normal à la plaque Face avec la souris, en draguant le point extrémité de cet axe, faites tourner le T pour ramener cet axe normal à la plaque Face, dans l'autre sens verrouillez-le dans cette position avec une contrainte verticale sortez de l'esquisse, Traverse est maintenant correctement orienté Première étape : contraindre la plaque Face ouvrir l'esquisse Face_x· de la fonction interne Face_x-y· libérez les tiges en supprimant la contrainte horizontale de l'axe la tige de référence (celle avec les cotes) : toutes les tiges passent en bleu et peuvent tourner "en bloc" supprimer les lignes de constructions reliant les bouts des tiges : cela rend indépendantes les différentes tiges positionnez chaque tige du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le bout de l'axe ou le centre du perçage et la barre, soit avec une contrainte colinéaire entre l'axe de la tige et la barre ne jamais "croiser" les tiges lors des positionnements : l'esquisse alors devient impossible à résoudre pour la fonction d'Extrusion ( arcs au pied des tiges ) si des pieds de Tiges s'entrecroisent, l'Extrusion sera impossible, il faut soit augmenter d_noeud, soit diminuer b_tige , éventuellement ponctuellement Deuxième étape : si nécessaire, positionner la plaque Traverse sur son plan d'épure ouvrir l'esquisse Face_x· de la fonction interne Face_x-y· cette étape peut être effectuée en même temps que la première étape libérez la mortaise en supprimant la contrainte horizontale son axe longitudinal de référence: le rectangle passe en bleu et peut tourner "en bloc" positionnez l'axe de la mortaise soit avec avec une contrainte coincidence entre le bout de l'axe et une barre de l'épure appartenant au plan Traverse , soit avec une contrainte colinéaire entre l'axe et une barre appartenant au plan Traverse Troisième étape : contraindre la plaque Traverse ouvrir l'esquisse Traverse_y· de la fonction interne Traverse_x-y· libérez les tiges en supprimant la contrainte colinéaire de l'axe la tige de référence (celle avec les cotes) : toutes les tiges passent en bleu et peuvent tourner "en bloc" cette contrainte colinéaire solidarise l'esquisse Traverse_y avec l'esquisse Orientation pour teminer, procédez comme dans la première étape sur Face, en tenant compte des limitations, souvent plus chatouilleuses dans la Traverse....
Remarques :	si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet, en n'oubliant pas la cote d_anneau . En passant par les Esquisses de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeud_2d½ et de simuler différentes valeurs pour vos paramètres
