Nœuds-Anneaux - 2d 2d½ 3d - à 1 ou 2 perçages , avec mini-tiges - 13 + 4 fonctions

Caractéristiques générales des nœuds-anneaux :

ces n uds reprennent les caractéristiques de nœuds 2d , 2d½ , 3d ( avec lesquels ils partagent des cotes liées ) en essayant de supprimer les tiges pour avoir des nœuds plus compacts :

ce sont des nœuds percés, pour assemblage avec des barres
ils existent avec 1 ou 2 séries de perçages, ce qui permet de réaliser des structures hyperstatiques, plus stables

l'idée de compacité s'est trouvée mise à mal pour les noeuds avec 2 séries de perçages :

j'ai préféré pour les nœuds 2d½ et 3d des nœuds avec des mini-tiges de longueur b_tiges/2 automatiquement générées, fonction de la largeur des barres de la structure

pour éviter de multiplier les fonctions, les esquisses des fonctions sont données partiellement en traits de construction ( qui ne génèrent pas de matière dans une extrusion ) :

en modifiant le statut des traits, il est facile d'ajouter ou de retirer des perçages ou des mini-tiges lors de la dépose des nœuds
pour éviter trop de manipulations dans les esquisses, j'ai créé des fonctions par plages de nombre de perçages pour les nœuds à mini-tiges des séries 2d½ et 3d

les caractéristiques générales des différentes séries de nœuds-anneaux sont identiques à celles des nœuds sources :

caractéristiques générales des nœuds 2d
caractéristiques générales des nœuds 2d½
caractéristiques générales des nœuds 3d

toutes les cotes de ces fonctions sont des Cotes liées, partagées entre tous les éléments générés par le module Structures de la bibliothèque Découpes GrnTech-Laser

une fois définies dans un projet, elles s'appliquent à tous les composants du projet

les seules cotes spécifiques aux nœuds-anneaux sont les diamètres des nœuds : d1_noeanneau pour les nœuds 2d à 1 série de trou, d2_noeanneau pour les nœuds 2d à 2 séries de trou, d3_noeanneau pour les nœuds 2d½ et 3d

la modification d'une de ces cotes modifie toutes les occurences de cette cote dans tous les composants déjà présents et s'appliquera aux futurs composants
il est possible d'Annuler le lien de la valeur pour une des occurences particulières d'une cote
dans l'arbre de construction, la liste des cotes liées ( il en existe de différents types ) présentes dans le projet s'affiche sous le dossier Equations

ces cotes apparaissent dans le dossier Equations mais il n'est pas possible de les éditer depuis ce dossier
pour les modifier, il faut procéder comme pour une cote normale : double-clic sur une occurence quelconque puis saisie de la nouvelle valeur, et Reconstruire plusieurs fois si le projet comporte un nombre important de Corps

les fonctions apparaissent comme Fonction de bibliothèque dans l'arbre de construction, leur désignation précise leur type, les nombres de barres qu'elles peuvent potentiellement connecter et le nombre de fois où elles ont été utilisé dans le projet :

tous les nœuds peuvent avoir 6 trous dans la première série de perçages ( sauf la Traverse des nœuds 2d½ qui n'en a que 3 ), par contre le nombre de trous (avec mini-tiges) de la deuxième série est adaptable (pour limiter les bidouillages d'esquisses)
le nom des fonction précise le type et les adaptations possibles : un nœud-anneau de type 3d, avec 2 séries de trous (2Ø) et mini-tiges (t) sera désigné par 3d-2Øt-noeanneau_x~x'-y~y', x donne le nombre de mini-tiges présents sur la Face, x' le nombre adaptable, y le nombre de mini-tiges présents sur la Traverse, y' le nombre adaptable :

la fonction 2d-2Ø-noeanneau_1~3<1> est la première occurence d'un nœud de type 2d avec 2 séries de perçages, 6 trous sur la première, 1 à 3 sur la deuxième
la fonction 2d½-2Øt-noeanneau_4~6-1~3<4> est la quatrième occurence d'un noeud de type 2d½ avec 2 séries de trous et mini-tiges : sur sa Face 6 trous sur la première série et 4 à 6 sur la deuxième, sur sa Traverse 3 trous sur la première série et 1 à 3 sur la deuxième

les Corps générés par les fonctions Structures Grntech-Laser sont listés dans le dossier Corps volumiques de l'arbre de construction

tant qu'ils ne sont pas modifiés, ils sont nommés du nom de la Fonction interne qui les a générés, avec éventuellement un indice d'occurence :

Face_noeanneau·2 est la deuxième corps créé dans le projet par une fonction Face_noeanneau· de type 3d-xxx-noeanneau_yyy ou 2d½-xxx-noeanneau_yyy
si une fonction modifie ce Corps, il prendra le nom de cette fonction

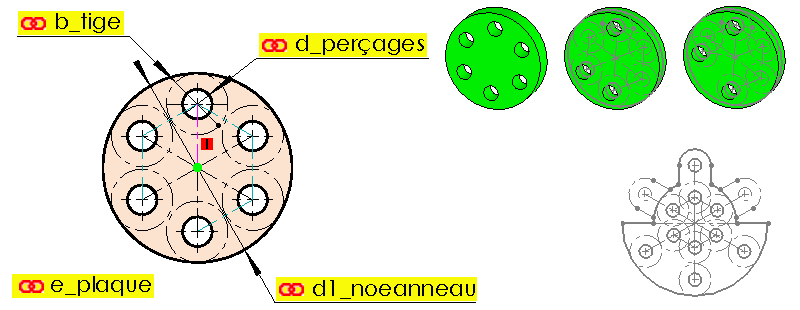

2d-Ø-noeanneau_1~6

le symbole -Ø- précise que le Noeud-Anneau est percé d'une série de trous
le suffixe 1~6 dit que ce noeud est adaptable de 1 à 6 barres

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse, appartenant au Plan de dépose, centre du nœud dans l'épure du projet
Création :	esquisses pour fonction sur le plan de dépose 1 création de matière par extrusion 4 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Définir le nombre de barres et contraindre les perçages sur les barres ouvrir l'esquisse Noeanneau_ de la fonction interne noeanneau· éventuellement, Effacer-Supprimer ou déclarez pour la construction (dans le volet PropertyManager lors que le cercle à enlever est sélectionné) les cercles des perçages non désirés ne pas Effacer-Supprimer le cercle de référence ( avec les cotes ) les images en haut présentent 2 noeuds avec 3 perçages et 3 cercles pour la construction libérez les perçages en supprimant la contrainte verticale de l'axe radial du perçage de référence (celui avec les cotes) : toutes les trous passent en bleu et peuvent tourner "en bloc" supprimer les lignes de constructions reliant les centres des perçages : cela rend indépendants les différents perçages positionnez chaque perçage du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le centre du perçage et la barre, soit avec une contrainte colinéaire entre l'axe radial du noeud et la barre lors des positionnements, les perçages peuvent-être intervertis sans problème si des cercles extérieurs aux perçages s'entrecroisent, cela signifie que des barres de largeur b_tige ne seront pas montables sur une même face du noeud : il faut soit augmenter d1_noeanneau, soit diminuer b_tige , éventuellement ponctuellement
Remarques :	si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet. En passant par l'esquisse de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeanneau_2d qui paramètre les 3 types de noeanneaux 2d et de simuler différentes valeurs pour vos paramètres

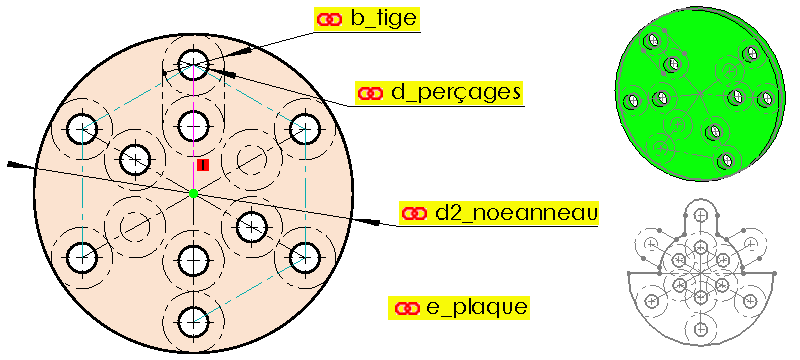

2d-2Ø-noeanneau_1~3 , 4~6 & 0~6

le symbole -2Ø- précise que le Noeud-Anneau est percé de deux séries de trous
le suffixe 4~6 dit que ce noeud (celui du schéma ci-dessous) est adaptable de 4 à 6 barres, avec 1 ou 2 perçages......etc

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse, appartenant au Plan de dépose, centre du nœud dans l'épure du projet
Création :	esquisses pour fonction sur le plan de dépose 1 création de matière par extrusion 4 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Définir le nombre de barres et contraindre les perçages sur les barres ouvrir l'esquisse Noeanneau_ de la fonction interne noeanneau· éventuellement, Effacer-Supprimer ou déclarez pour la construction (dans le volet PropertyManager lors que le cercle à enlever est sélectionné) les cercles des perçages non désirés ne pas Effacer-Supprimer le cercle de référence ( extérieur, avec les cotes ) libérez les tiges en supprimant la contrainte verticale de l'axe du groupe de référence (celui avec les cotes) : toutes les groupes passent en bleu et peuvent tourner "en bloc" supprimer les lignes de constructions reliant les axes des trous extérieurs : cela rend indépendants les différents groupes 2 perçages associés ont un entraxe de b_tige positionnez chaque groupe de trou du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le centre d'un perçage et la barre, soit avec une contrainte colinéaire entre l'axe du groupe et la barre lors des positionnements, les groupes de perçages peuvent-être intervertis sans problème si des cercles extérieurs aux perçages s'entrecroisent, cela signifie que des barres contigües de largeur b_tige ne seront pas montables sur une même face du noeud : il faut soit augmenter d2_noeanneau, soit diminuer b_tige , éventuellement ponctuellement
Remarques :	si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet. En passant par l'esquisse de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeanneau_2d qui paramètre les 3 types de noeanneaux 2d et de simuler différentes valeurs pour vos paramètres

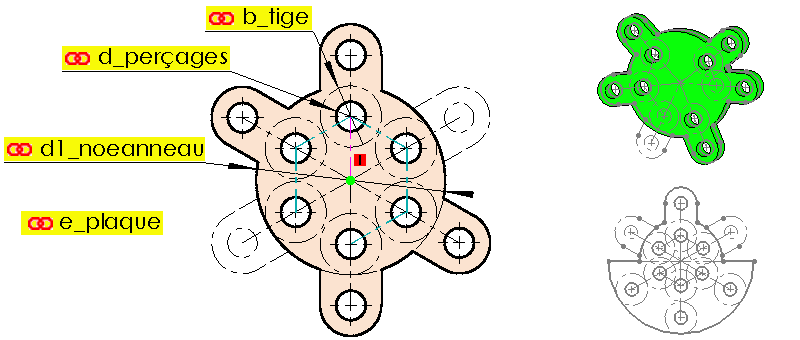

2d-2Øt-noeanneau_1~3 , 4~6 & 0~6

le symbole -2Øt- précise que le Noeud-Anneau est percé de deux séries de trous, le perçage extérieur étant sur une mini-tige de longueur b_tige/2
le suffixe 4~6 dit que ce noeud (celui du schéma ci-dessous) est adaptable de 4 à 6 barres, avec 1 ou 2 perçages. Lorsque le 2ème trou est homis, on peut supprimer la tige ......etc

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse, appartenant au Plan de dépose, centre du nœud dans l'épure du projet
Création :	esquisses pour fonction sur le plan de dépose 1 création de matière par extrusion 4 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Définir le nombre de barres et contraindre les perçages sur les barres ouvrir l'esquisse Noeanneau_ de la fonction interne noeanneau· éventuellement, Effacer-Supprimer ou déclarez pour la construction (dans le volet PropertyManager lors que le cercle à enlever est sélectionné) les cercles des perçages non désirés ne pas Effacer-Supprimer le cercle de référence ( intérieur, avec les cotes ) libérez les tiges en supprimant la contrainte verticale de l'axe du groupe de référence (celui avec les cotes) : toutes les groupes passent en bleu et peuvent tourner "en bloc" supprimer les lignes de constructions reliant les axes des trous intérieurs : cela rend indépendants les différents groupes 2 perçages associés ont un entraxe de b_tige, la tige a une longeur b_tige/2 ( bout de tige et cercle extérieur tangents) positionnez chaque groupe de trou du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le centre d'un perçage et la barre, soit avec une contrainte colinéaire entre l'axe du groupe et la barre lors des positionnements, les groupes de perçages en traits de construction peuvent-être intervertis avec les autres sans problème, mais pas ceux en traits forts ( arcs en bas des tiges ) si des cercles extérieurs aux perçages s'entrecroisent, cela signifie que des barres contigües de largeur b_tige ne seront pas montables sur une même face du noeud : il faut soit augmenter d1_noeanneau, soit diminuer b_tige , éventuellement ponctuellement pour ajouter une tige : décochez pour la construction (dans le volet PropertyManager) du bout de tige, de ses flancs et du cercle du perçage Ajuster le cercle au pied de la nouvelle tige
Remarques :	si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet. la cote d1_noeanneau est partagée avec les noeanneaux de type 2d-Ø- En passant par l'esquisse de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeanneau_2d qui paramètre les 3 types de noeanneaux 2d et de simuler différentes valeurs pour vos paramètres

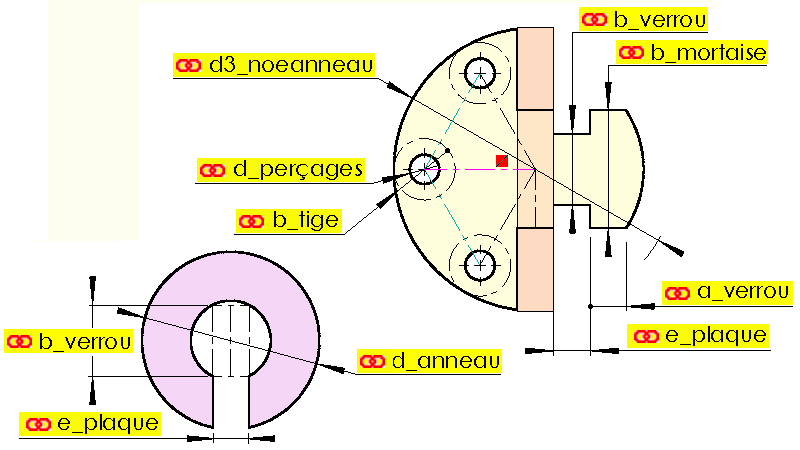

2d½-Ø-noeanneau_1~6-1~3

les suffixes _x~x'-y~y' précisent respectivement les nombres de perçages potentiels de la Face et de la Traverse du nœud, le symbole -Ø- qu'il y a 1 série de perçages

Plaque Face

Plaques Traverse & Anneau

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse, appartenant au Plan de dépose et au Plan Traverses, centre du nœud dans l'épure du projet
Création :	3 esquisses pour fonction sur le plan de dépose et le plan Traverses 1 plan Traverses 1 esquisse de positionnement sur le plan Traverses 3 création de matière par extrusion 8 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Etape préparatoire, si Traverse n'est pas orientée dans le bon sens par rapport à la plaque Face : ouvrir l'esquisse Orientation· supprimer la contrainte verticale du trait d'axe normal à la plaque Face avec la souris, en draguant le point extrémité de cet axe, faites tourner le T pour ramener cet axe normal à la plaque Face, dans l'autre sens verrouillez-le dans cette position avec une contrainte verticale sortez de l'esquisse, Traverse est maintenant correctement orienté Première étape : contraindre la plaque Face ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· libérez les perçages en supprimant la contrainte horizontale de l'axe du perçage de référence (celui avec les cotes) : tous les perçages passent en bleu et peuvent tourner "en bloc" éventuellement, Effacer-Supprimer ou déclarez pour la construction (dans le volet PropertyManager lors que le cercle à enlever est sélectionné) les cercles des perçages non désirés ne pas Effacer-Supprimer le cercle de référence ( avec les cotes ) supprimer les lignes de constructions reliant les centres des trous intérieurs : cela rend indépendants les différents perçages positionnez chaque perçage du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le centre du perçage et la barre, soit avec une contrainte colinéaire entre l'axe radial du noeud et la barre lors des positionnements, les perçages peuvent-être intervertis sans problème si des cercles extérieurs aux perçages s'entrecroisent, cela signifie que des barres de largeur b_tige ne seront pas montables sur une même face du noeud : il faut soit augmenter d3_noeanneau, soit diminuer b_tige , éventuellement ponctuellement si un des cercles extérieurs aux perçages coupe un des traits de construction en prolongement de la mortaise cela signifie qu'une barre de largeur b_tige interfère avec la Traverse... si des cercles extérieurs aux perçages coupent le cercle de diamètre d_anneau cela signifie que des barres de largeur b_tige interfèrent avec l'Anneau de verrouillage du noeud.... Deuxième étape : si nécessaire, positionner la plaque Traverse sur son plan d'épure ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· cette étape peut être effectuée en même temps que la première étape libérez la mortaise en supprimant la contrainte verticale de son axe longitudinal de référence: le rectangle passe en bleu et peut tourner "en bloc" positionnez l'axe de la mortaise soit avec avec une contrainte coincidence entre le bout de l'axe et une barre de l'épure appartenant au plan Traverse , soit avec une contrainte colinéaire entre l'axe et une barre appartenant au plan Traverse Troisième étape : contraindre la plaque Traverse ouvrir l'esquisse Traverse_· de la fonction interne Traverse_noeanneau· libérez les perçages en supprimant la contrainte colinéaire de l'axe radial du perçage de référence (celui avec les cotes) : tous les perçages passent en bleu et peuvent tourner "en bloc" cette contrainte colinéaire solidarise l'esquisse Traverse_y avec l'esquisse Orientation pour terminer, procédez comme dans la première étape sur Face, en tenant compte des limitations
Remarques :	si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet, en n'oubliant pas la cote d_anneau . En passant par les Esquisses de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeanneau_2d½ et de simuler différentes valeurs pour vos paramètres

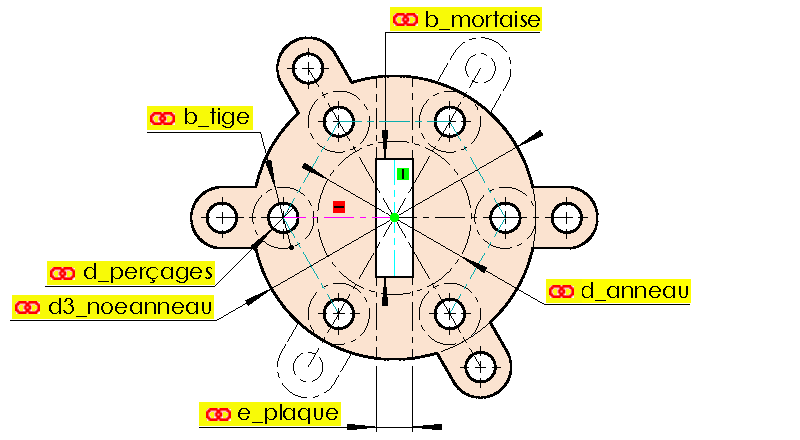

2d½-2Øt-noeanneau_1~3-1~3 , 4~6-1~3 & 0~6-0~3

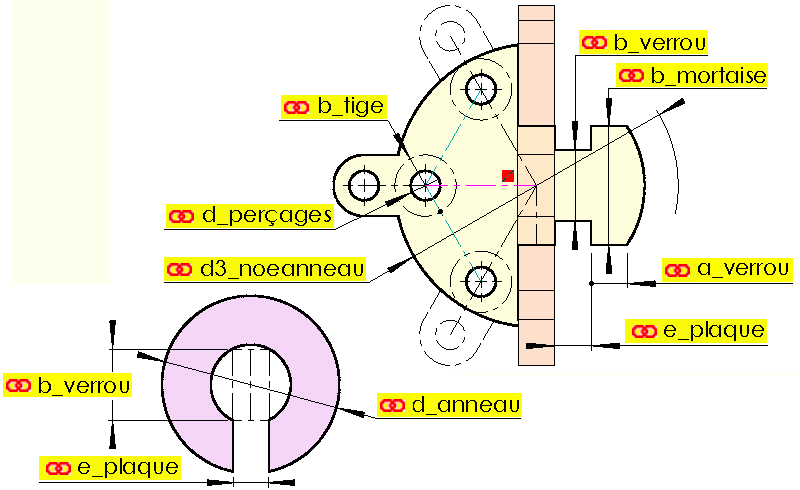

les suffixes _x~x'-y~y' précisent respectivement les nombres de tiges potentiels de la Face et de la Traverse du nœud, le symbole -2Øt- qu'il y a 2 séries de perçages avec mini-tige

les dessins ci-dessous correspondent au noeud 4~6-1~3

Plaque Face

Plaques Traverse & Anneau

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse, appartenant au Plan de dépose et au Plan Traverses, centre du nœud dans l'épure du projet
Création :	3 esquisses pour fonction sur le plan de dépose et le plan Traverses 1 plan Traverses 1 esquisse de positionnement sur le plan Traverses 3 création de matière par extrusion 8 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Etape préparatoire, si Traverse n'est pas orientée dans le bon sens par rapport à la plaque Face : ouvrir l'esquisse Orientation· supprimer la contrainte verticale du trait d'axe normal à la plaque Face avec la souris, en draguant le point extrémité de cet axe, faites tourner le T pour ramener cet axe normal à la plaque Face, dans l'autre sens verrouillez-le dans cette position avec une contrainte verticale sortez de l'esquisse, Traverse est maintenant correctement orienté Première étape : contraindre la plaque Face ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· libérez les tiges en supprimant la contrainte horizontale de l'axe la tige de référence (celle avec les cotes) : tous les perçages et tiges passent en bleu et peuvent tourner "en bloc" supprimer les lignes de constructions reliant les centres des trous intérieurs : cela rend indépendants les différente groupes 2 perçages associés ont un entraxe de b_tige, la tige a une longeur b_tige/2 ( bout de tige et cercle extérieur tangents) positionnez chaque groupe de trou du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le centre d'un perçage et la barre, soit avec une contrainte colinéaire entre l'axe du groupe et la barre lors des positionnements, les groupes en traits de construction peuvent-être intervertis avec les autres sans problème, mais pas ceux en traits forts ( arcs en bas des tiges ) si des cercles extérieurs aux perçages s'entrecroisent, cela signifie que des barres contigües de largeur b_tige ne seront pas montables sur une même face du noeud : il faut soit augmenter d1_noeanneau, soit diminuer b_tige , éventuellement ponctuellement si un des cercles extérieurs aux perçages coupe un des traits de construction en prolongement de la mortaise cela signifie qu'une barre de largeur b_tige interfère avec la Traverse... si des cercles extérieurs aux perçages coupent le cercle de diamètre d_anneau cela signifie que des barres de largeur b_tige interfèrent avec l'Anneau de verrouillage du noeud.... pour ajouter une tige : décochez pour la construction (dans le volet PropertyManager) du bout de tige, de ses flancs et du cercle du perçage Ajuster le cercle au pied de la nouvelle tige pour supprimer un perçage, cochez pour la construction (dans le volet PropertyManager lors que le cercle à enlever est sélectionné) les cercles des perçages non désirés Deuxième étape : si nécessaire, positionner la plaque Traverse sur son plan d'épure ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· cette étape peut être effectuée en même temps que la première étape libérez la mortaise en supprimant la contrainte verticale de son axe longitudinal de référence: le rectangle passe en bleu et peut tourner "en bloc" positionnez l'axe de la mortaise soit avec avec une contrainte coincidence entre le bout de l'axe et une barre de l'épure appartenant au plan Traverse , soit avec une contrainte colinéaire entre l'axe et une barre appartenant au plan Traverse Troisième étape : contraindre la plaque Traverse ouvrir l'esquisse Traverse_· de la fonction interne Traverse_noeanneau· libérez les perçages et les tiges en supprimant la contrainte colinéaire de l'axe radial du perçage de référence (celui avec les cotes) : tous les perçages et tiges passent en bleu et peuvent tourner "en bloc" cette contrainte colinéaire solidarise l'esquisse Traverse_y avec l'esquisse Orientation pour terminer, procédez comme dans la première étape sur Face, en tenant compte des limitations
Remarques :	la fonction 2d½-2Øt-noeanneau_0~6-0~3 permet de créer un noeud dont un des éléments n'a aucune tige si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet, en n'oubliant pas la cote d_anneau . En passant par les Esquisses de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeanneau_2d½ et de simuler différentes valeurs pour vos paramètres

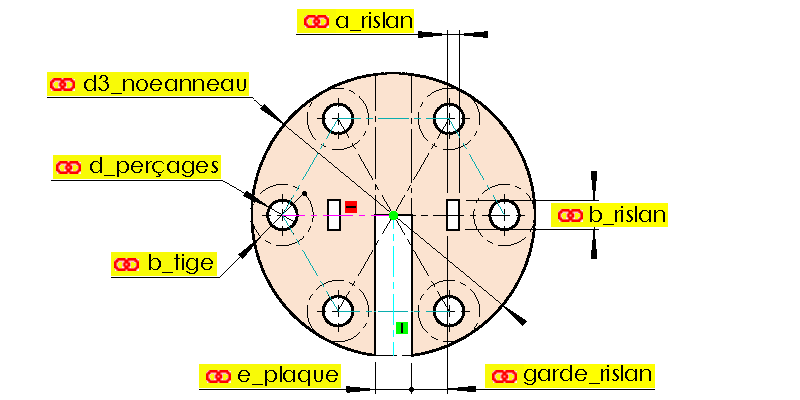

3d-Ø-noeanneau_1~6-1~6

les suffixes _1~6-1~6 précisent respectivement les nombres de perçages potentiels de la Face et de la Traverse du nœud, le symbole -Ø- qu'il y a 1 série de perçages

Plaque Face

Plaque Traverse

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de construction
Positionnement :	Point d'esquisse, appartenant au Plan de dépose et au Plan Traverses, centre du nœud dans l'épure du projet
Création :	2 esquisses pour fonction sur le plan de dépose et le plan Traverses 1 plan Traverses 2 création de matière par extrusionverticale 7 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Première étape : contraindre la plaque Face ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· libérez les perçages en supprimant la contrainte horizontale de l'axe du perçage de référence (celui avec les cotes) : toutes les tiges passent en bleu et peuvent tourner "en bloc" éventuellement, Effacer-Supprimer ou déclarez pour la construction (dans le volet PropertyManager lors que le cercle à enlever est sélectionné) les cercles des perçages non désirés ne pas Effacer-Supprimer le cercle de référence ( avec les cotes ) supprimer les lignes de constructions reliant les centres des trous intérieurs : cela rend indépendants les différents perçages positionnez chaque perçage du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le centre du perçage et la barre, soit avec une contrainte colinéaire entre l'axe radial du perçage et la barre lors des positionnements, les perçages peuvent-être intervertis sans problème si des cercles extérieurs aux perçages s'entrecroisent, cela signifie que des barres de largeur b_tige ne seront pas montables sur une même face du noeud : il faut soit augmenter d3_noeanneau, soit diminuer b_tige , éventuellement ponctuellement si un des cercles extérieurs aux perçages coupe un des traits de construction en prolongement de l'entaille cela signifie qu'une barre de largeur b_tige interfère avec la Traverse... Deuxième étape : si nécessaire, positionner la plaque Traverse sur son plan d'épure ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· cette étape peut être effectuée en même temps que la première étape libérez l'entaille de l'assemblage mi-bois en supprimant la contrainte verticale de son axe : l'entaille et les lumières pour le rislan passent en bleu et peuvent tourner "en bloc" positionnez l'axe de l'entaille soit avec avec une contrainte coincidence entre le bout de l'axe et une barre de l'épure appartenant au plan Traverse , soit avec une contrainte colinéaire entre l'axe et une barre appartenant au plan Traverse Troisième étape : contraindre la plaque Traverse ouvrir l'esquisse Traverse_· de la fonction interne Traverse_noeanneau· libérez les tiges en supprimant la contrainte verticale de l'axe radial du perçage de référence (celui avec les cotes) : tous les perçages passent en bleu et peuvent tourner "en bloc" pour terminer, procédez comme dans la première étape sur Face, en tenant compte des limitations
Remarques :	si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet En passant par les Esquisses de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeanneau_3d et de simuler différentes valeurs pour vos paramètres

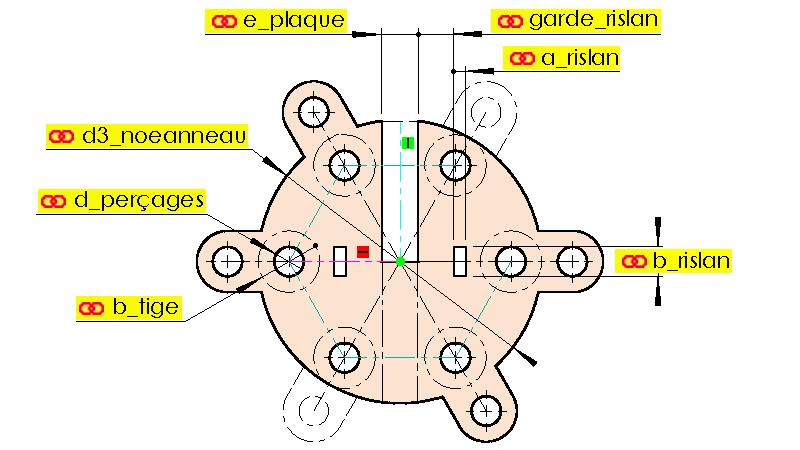

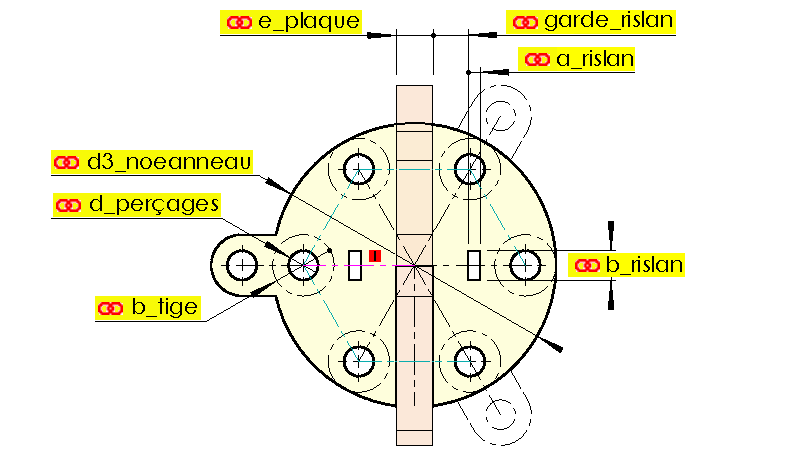

3d-2Øt-noeanneau_1~3-1~3 , 1~3-4~6 , 4~6-1~3 , 4~6-4~6 & 0~6-0~6

les suffixes _x~x'-y~y' précisent respectivement les nombres de tiges potentiels de la Face et de la Traverse du nœud, le symbole -2Øt- qu'il y a 2 séries de perçages avec mini-tige

les dessins ci-dessous correspondent au noeud 4~6-1~3

Plaque Face

Plaques Traverse & Anneau

Zone de dépose :	Plan, par pointage à l'écran s'il est en mode visible, sinon par sélection dans l'arbre de constructionverticale
Positionnement :	Point d'esquisse, appartenant au Plan de dépose et au Plan Traverses, centre du nœud dans l'épure du projet
Création :	3 esquisses pour fonction sur le plan de dépose et le plan Traverses 1 plan Traverses 2 création de matière par extrusion 7 cotes liées
Dans arbre de création :	Fonction de bibliothèque
Procédures complémentaires :	Première étape : contraindre la plaque Face ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· libérez les tiges en supprimant la contrainte horizontale de l'axe la tige de référence (celle avec les cotes) : tous les perçages et tiges passent en bleu et peuvent tourner "en bloc" supprimer les lignes de construction reliant les centres des trous intérieurs : cela rend indépendants les différente groupes 2 perçages associés ont un entraxe de b_tige, la tige a une longeur b_tige/2 ( bout de tige et cercle extérieur tangents) positionnez chaque groupe de trous du nœud sur sa barre de l'épure soit avec avec une contrainte coincidence entre le centre d'un perçage et la barre, soit avec une contrainte colinéaire entre l'axe du groupe et la barre lors des positionnements, les groupes de perçages en traits de construction peuvent-être intervertis avec les autres sans problème, mais pas ceux en traits forts ( arcs en bas des tiges ) si des cercles extérieurs aux perçages s'entrecroisent, cela signifie que des barres contigües de largeur b_tige ne seront pas montables sur une même face du noeud : il faut soit augmenter d1_noeanneau, soit diminuer b_tige , éventuellement ponctuellement si un des cercles extérieurs aux perçages coupe un des traits de construction en prolongement de l'entaille cela signifie qu'une barre de largeur b_tige interfère avec la Traverse... pour ajouter une tige : décochez pour la construction (dans le volet PropertyManager) du bout de tige, de ses flancs et du cercle du perçage Ajuster le cercle au pied de la nouvelle tige pour supprimer un perçage, cochez pour la construction (dans le volet PropertyManager lors que le cercle à enlever est sélectionné) les cercles des perçages non désirés Deuxième étape : si nécessaire, positionner la plaque Traverse sur son plan d'épure ouvrir l'esquisse Face_· de la fonction interne Face_noeanneau· cette étape peut être effectuée en même temps que la première étape libérez l'entaille de l'assemblage mi-bois en supprimant la contrainte verticale de son axe : l'entaille et les lumières pour le rislan passent en bleu et peuvent tourner "en bloc" positionnez l'axe de l'entaille soit avec avec une contrainte coincidence entre le bout de l'axe et une barre de l'épure appartenant au plan Traverse , soit avec une contrainte colinéaire entre l'axe et une barre appartenant au plan Traverse Troisième étape : contraindre la plaque Traverse ouvrir l'esquisse Traverse_· de la fonction interne Traverse_noeanneau· libérez les tiges en supprimant la contrainte verticale de l'axe la tige de référence (celle avec les cotes) : tous les perçages et tiges passent en bleu et peuvent tourner "en bloc" pour terminer, procédez comme dans la première étape sur Face, en tenant compte des limitations
Remarques :	la fonction 3d-2Øt-noeanneau_0~6-0~6 permet de créer un noeud dont un des éléments n'a aucune tige si votre nœud est le premier élément de la bibliothèque a être inséré, définissez les valeurs de cotes liées de votre projet, en n'oubliant pas la cote d_anneau . En passant par les Esquisses de la fonction, vous verrez plus facilement les problèmes éventuels ( entrecroisements ) Une autre solution pour paramétrer correctement votre projet est d'insérer en début de travail la fonction Esq_paramétrage_noeanneau_3d et de simuler différentes valeurs pour vos paramètres
