Tutoriel GrnTech-Structures

Sommaire

Que font les fonctions GrnTech-Structures, caractéristiques ?
Créer une épure valide
Paramétrages du projet
Déposer un nœud sur l'épure
Modifier une cote liée
Caractéristiques des différents types de noeuds
Contraindre les tiges d'un nœud sur l'épure
Petits problèmes souvent rencontrés
Procédures spécifiques

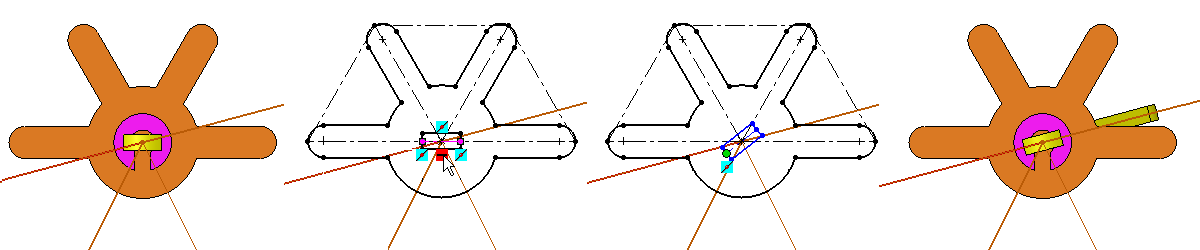

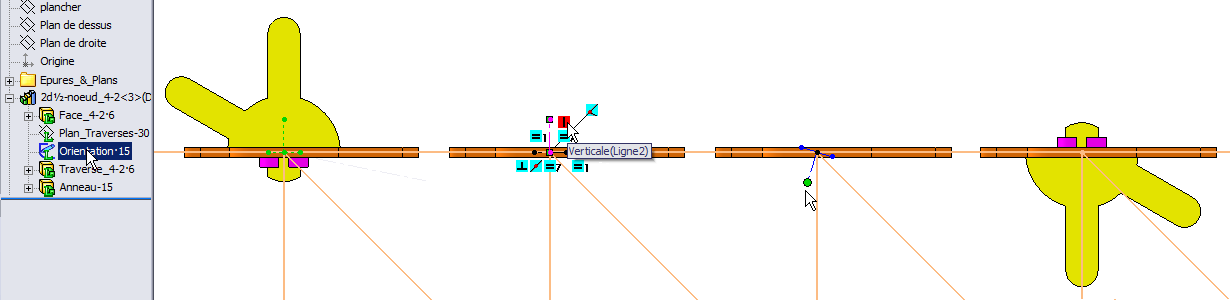

Réorienter un nœud 2d½
Positionner la traverse d'un nœud 2d½ sur son plan d'épure
Positionner la traverse d'un nœud 3d sur son plan d'épure

Nœuds-anneaux

Principes de base et limites
Ajouter des mini-tiges
Interférences
Compléments

Ajouter :

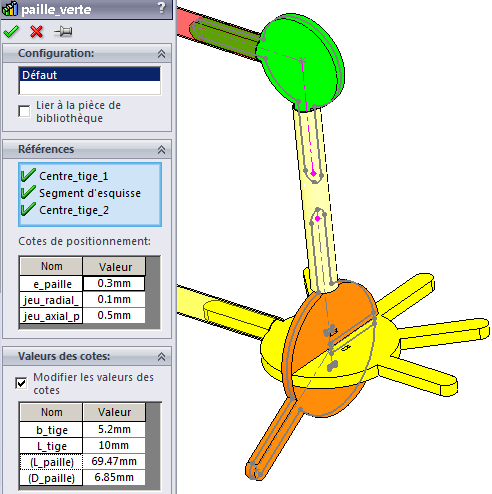

une paille
une barre

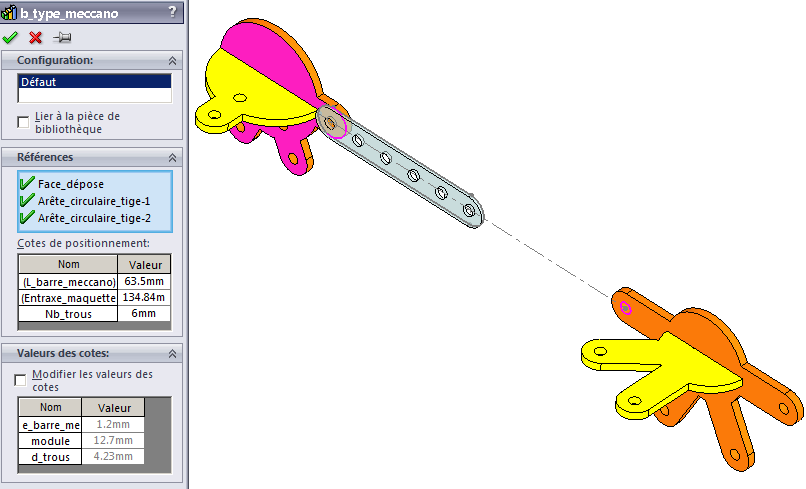

une barre type Meccano
une paille ou une barre "libre"

Fonctions complémentaires

barres & pastille fusionnées - trous - clé anneau noeud 2d½

Délier ponctuellement une cote ou une dimension

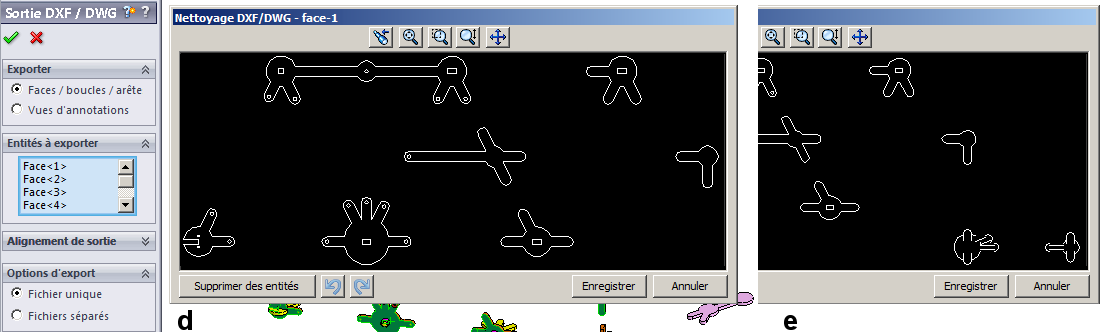

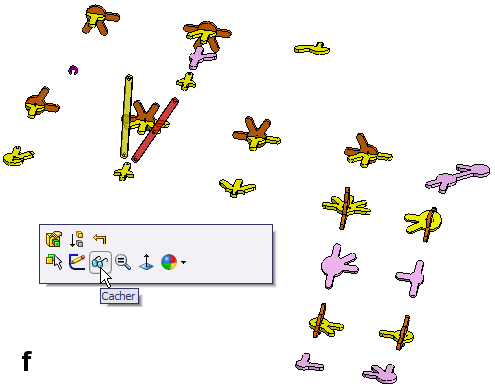

Générer les fichiers DXF

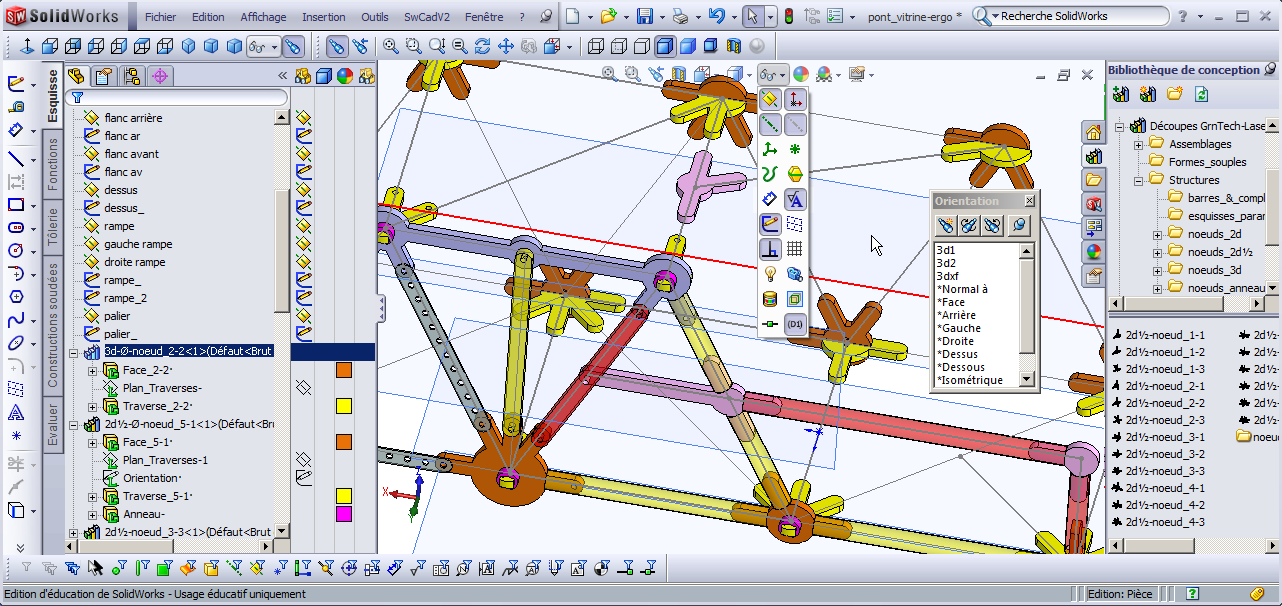

Ergonomie du poste de travail

Gestion du plan de travail
Gestion des affichages à l'écran
Gestion de l'arbre de construction

Bugs identifiés

Que font les fonctions GrnTech-Structures, caractéristiques

Ces fonctions permettent de créer facilement des maquettes de structures en treillis dans des pièces multi-corps
Ces fonctions génèrent :

des assemblages ( appelés nœuds et nœuds-anneaux ) qui, déposés sur les points nodeaux d'une épure filaire, sont contraints sur les traits d'esquisses de l'épure
des pailles et barres de différents types qui permettent de relier les nœuds

Les dimensions des nœuds sont paramétrables et communes à tous les composants déposés dans un projet

un nouveau composant prend automatiquement les dimensions déjà définies dans le projet
il est possible de modifier les dimensions à tout instant : tous les composants prennent automatiquement en compte les nouvelles données
ponctuellement, une dimension peut être décorrélée des autres, des sous-groupes de dimensions peuvent être créés

Après dépose des différents composants, il est possible de modifier l'épure : les composants suivront, en fonction de la qualité des contraintes
Les pièces des nœuds et certaines barres sont conçus pour être fabriqués par découpe laser

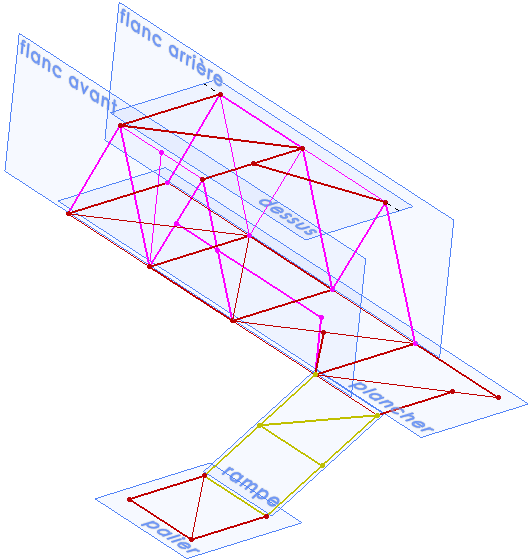

Créer une épure valide

Une épure sera valide si :

elle est constituée d' Esquisses 2D

dans des Plans normaux

avec des lignes rectilignes
chaque centre de nœud est défini par un point, soit extrémité de ligne, soit Point
chaque nœud est à l'intersection de plusieurs lignes coplanaires ( nœuds-anneaux & nœuds 2d ) ou non ( nœuds-anneaux et nœuds 2d½ & 3d )

L'épure peut être modifié à tout instant pendant la dépose des nœuds

soit en modifiant les dimensions et orientations des lignes
soit en rajoutant des esquisses
l'affichage en trait fort ou fin des lignes d'esquisses dépend de leur validité pour une extrusion, donnée non pertinente pour nos travaux

Pour créer des

Plans :

utiliser la fonction Menu Fonctions > Géométrie de référence > Plan
les plans peuvent-être créés en sélectionnant de 1 à 3 entités, avec des options qui varient en fonction des sélections :

pour des plans parallèles, sélectionner un plan et soit l'option Distance, soit un Point et les options Parallèle et Coîncident
pour des plans perpendiculaires (entre autres) :

un Plan et une ligne ou 2 points avec les options Perpendiculaire et Coîncident
un Plan et une ligne perpendiculaire à un plan tiers avec les options A angle et Coîncident

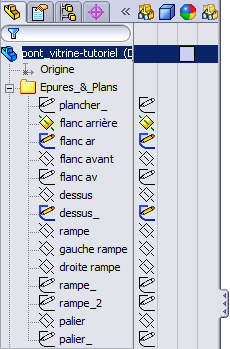

Pour faciliter le travail ultérieur, il est conseillé ( voir le chapitre Ergonomie du poste de travail ) :

de définir une Couleur d'esquisse pour les différents groupes d'esquisse ( verticales, horizontales... )
de nommer les Plans et Esquisses associés de noms génériques
de regrouper et ordonner ces Plans et Esquisses associés dans un Dossier de l'arbre de construction

Paramétrages du projet

Si le projet est simple, déposez votre premier nœud ( voir Déposer un nœud sur l'épure et les procédures spécifique ) , puis en ouvrant les Esquisses de positionnement, définir les valeurs des différentes cotes liées avant de contraindre les tiges sur les barres
Si le projet est plus compliqué, ou si la dépose d'un nouveau type de nœud avec des cotes non encore définies est impossible, des Esquisse_de_paramétrage existent pour chaque type de nœud et nœud-anneau. Composées d'une esquisse unique, elles se déposent en toute circonstance, même si les poutours s'entrecroisent

un Plan et un Point sont nécessaires pour déposer une esquisse de paramétrage
un Plan système et l'Origine suffisent, mais tout autre couple Plan-Point convient
pour paramétrer, ou modifier, les cotes, ouvrir l'esquisse Paramètres_noeuds_ nd interne à la fonction et double-clic sur les cotes à redéfinir...

Pour simplifier l'arbre de construction, il est conseillé de Clic-droit sur la Fonction> Décomposer la fonction de bibliothèque : l'Esquisse de paramétrage devient une Esquisse normale

il est pratique de ranger ces esquisses dans le Dossier de l'épure du projet

Déposer un nœud sur l'épure

Travail préparatoire :

pour faciliter la dépose du nœud et la mise en place des contraintes, il est conseillé de ne garder visible à l'écran que les entités qui sont nécessaire : ici le plan de dépose flanc arrière et les esquisses flanc ar et dessus_

pour montrer/cacher une entité de l'arbre de construction,

soit Clic sur l'entité dans l'arbre de construction et Montrer/Cacher dans le menu contextuel. Sélections multiples possibles avec les touches Ctrl et Maj
soit déployez le Volet d'affichage ( >> au dessus de l'arbre de construction) et, dans la première colonne, Montrer/Cacher, clic sur le symbole du Plan ou de l'Esquisse : son statut d'affichage (montré/caché) sera basculé

pour cacher un Plan ou un Esquisse affichés en zone graphique : sélection par Clic puis Cacher dans le menu contextuel. Sélections multiples possibles avec les touches Ctrl et Maj

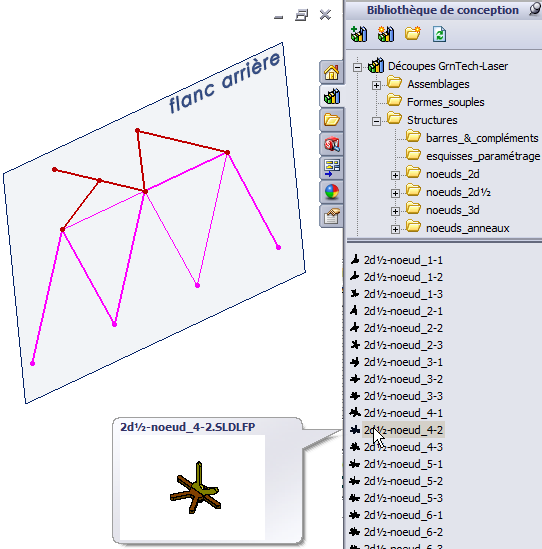

Première étape : appeler la fonction de bibliothèque

Dans la Gestionnaire des tâches ( à droite de l'écran ), activer le volet Bibliothèque de conception :

Sélectionner la bibliothèque Découpes GrnTech-Laser , et dans l'arborescence des dossiers qui se déroule, rechercher le dossier Structures puis le dossier de la fonction désirée
Les fonctions présentes dans un dossier s'affichent dans la partie inférieure du Volet des tâches
Une fenêtre de visualisation de la fonction sélectionnée apparait lorsque l'on attarde la souris dessus: l'image n'est pas toujours très représentative

Deuxième étape : déposer une fonction Nœud

Sélectionner la commande souhaitée et, en maintenant la touche gauche de la souris appuyée, faire glisser l'icône de la fonction jusqu'à son Plan de dépose, si ce Plan est visible

à l'écran, le Plan de dépose peut chevaucher, ou non, la zone de l'esquisse

avant d'être contrainte sur un nœud, la fonction sera au centre du rectangle du Plan de dépose, anticiper les problèmes d'accessibilité du nœud

Lorsque le pointeur passe en zone graphique, il change : le + qui l'accompagne indique que l'on va copier l'arborescence de la fonction prototype dans l'arbre de la pièce active

si le Plan de dépose n'est pas visible, ou facilement accessible, lâcher la fonction n'importe-où dans la zone graphique :

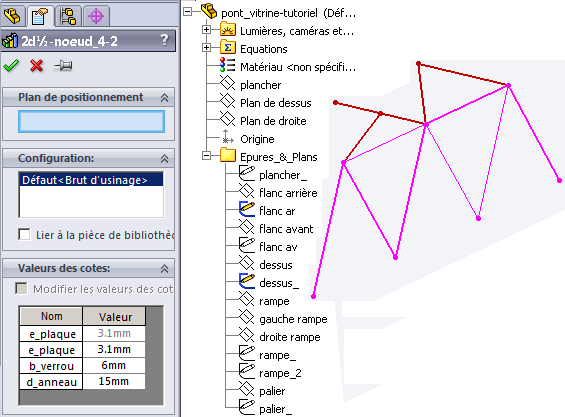

le volet PropertyManager de la fonction s'ouvre : le champ Plan de positionnement est vide
l'arbre de construction de la pièce s'ouvre sur la gauche de la zone graphique : pointer le plan flanc arrière comme Plan de positionnement

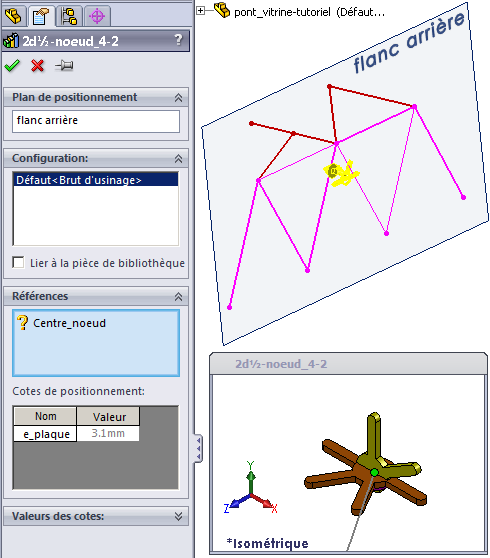

Troisième étape : positionner une fonction Nœud

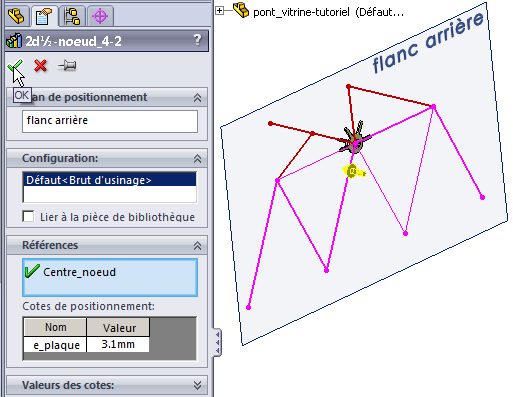

le Plan de dépose choisi, le volet PropertyManager de la fonction s'ouvre : le champ Référence demande de définir le Centre_noeud

il positionne le nœud sur une intersection de barres, ce centre doit-être un Point d'esquisse
la fenêtre graphique flottante de la fonction s'ouvre présentant les pièces à déposer, la position du Point demandé êtant surligné en vert

si le nœud est mal orienté dans cette fenêtre, clic dans sa zone graphique : sa barre d'outil Affichage apparaît en haut de l'écran : choisir une orientation plus pertinente du nœud

le nœud apparait en surimpression jaune au centre du plan de dépose, accompagné d'une flèche d'orientation

Pointez à l'écran le Point centre du nœud en cours de dépose

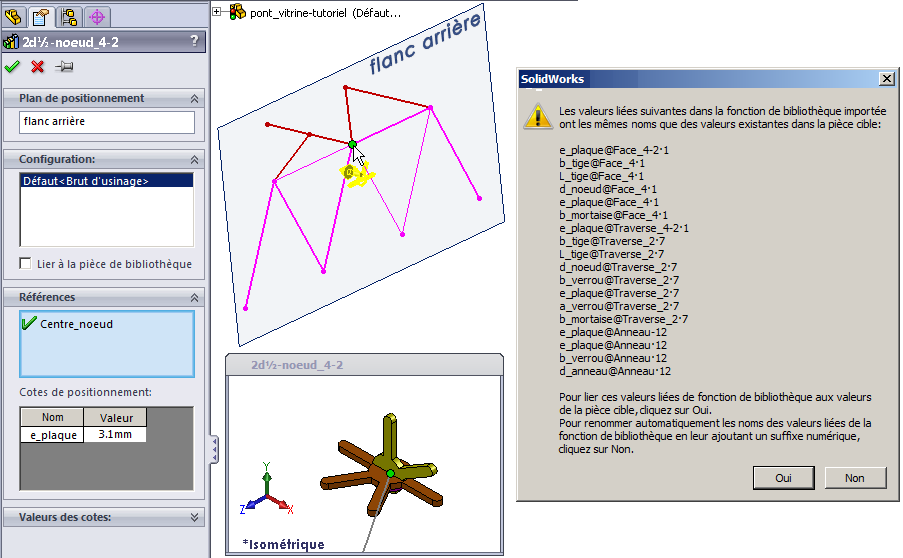

Quatrième étape : valider l'importation du Nœud

le Point choisi, la Référence Centre_nœud est défini :

une fenêtre s'affiche qui liste les cotes liées déjà présentes dans le projet, si des fonctions GrnTech-Structures sont déjà présentes dans le projet,
la liste comporte toutes les occurences des cotes liées : dans la liste ci-dessous de 18 cotes, la cote e_plaque apparait 6 fois, dans différentes fonctions

cliquer pour que ces cotes prennent les valeurs déjà définies dans le projet

la liste se ferme et le nœud s'affiche, centré sur le Point désigné, sa Face sur le Plan de dépose

une flèche d'orientation s'affiche en surimpression jaune sur le plan de dépose

elle permet de modifier le sens de la dépose de la fonction sur le plan

ne pas utiliser cette flèche avec les fonctions nœuds, qui plantent alors systématiquement
si le nœud arrive dans le sens inadéquat, la remise dans le bon sens est expliquée dans les procédures spécifiques au type de nœud

OK pour terminer l'mportation du nœud

Caractéristiques des différents types de nœuds

Comme expliqué ci-dessus, tous les nœuds se déposent sur un Plan et sont positionné dans ce plan par un Point d'esquisse
Tous partagent des cotes liées , listées ici . Chaque type de nœud a quelques cotes spécifiques à sa série
Hormis les nœuds-anneaux, chaque type existe dans une version tiges lisses et une version tiges perçées d'un trou

le nom d'une fonction de bibliothèque nœud précise le type de nœud ( 2d , 2d½ , 3d) , s'il est percé ( symbole Ø , 2Ø=2trous), le nombre de tiges exact ou potentiel des différents Corps :

la fonction 2d-noeud_4 a 4 tiges lisses
la fonction 2d½-Ø-noeud_3-2 a 3 tiges percées sur sa Face et 2 tiges percées sur sa Traverse
la fonction 2d½-Ø-noeanneau_1~6-1~3 a de 1 à 6 trous sur sa Face et de 1 à 3 trous sur sa Traverse
la fonction 3d-2Øt-noeanneau_1~3-4~6 a de 1 à 3 mini-tiges percées de 2 trous sur sa Face et de 4 à 6 mini-tiges percées de 2 trous sur sa Traverse

Selon leur type, les nœuds sont composés de une, deux ou trois Corps ( selon la terminologie de SW, dans un monde 3D réel, on parlerait plutôt de pièces....)

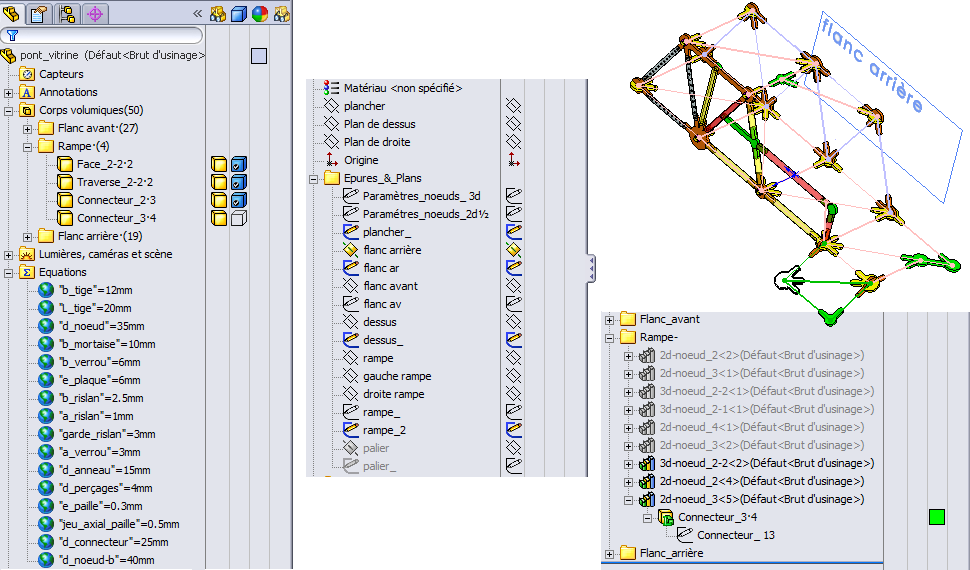

ces Corps sont listés en tête de l'arbre de construction du projet dans le dossier Corps volumiques(xx) , xx précise le nombre de Corps dans le projet en cours
ils sont nommés par la dernière fonction qui les a modifiés, ici une fonction interne de la fonction de bibliothèque noeud qui les a créé :

un projet incorpore rapidement de nombreux Corps : les fonctions internes ont été nommées pour faciliter la reconnaissance de l'origine des Corps créés ( utile lorsqu'il faudra générer les DXF pour passer à la fabrication )

les nœuds 2d et nœuds-anneaux 2d relient des barres coplanaires : ils se composent d'un seul Corps

nommé Connecteur_x·n pour un nœud 2d où x précise le nombre de tige, n le nombre de fois où la fonction a été utilisé dans le projet ( rien pour la première utilisation...)
nommé noeanneau_2Ø·n pour un nœud-anneau 2d où n précise le nombre de fois où une fonction nœud-anneau 2d a été utilisé dans le projet

les nœuds 2d½ et 3d relient des barres dans 2 plans normaux : ils se composent de 3 Corps pour les nœuds 2d½ et de 2 Corps pour les nœuds 3d

nommé Face_x-y·n pour le corps dans le Plan de dépose où x précise le nombre de tige sur la Face, y précise le nombre de tige sur la Traverse associée, n le nombre de fois où un nœud x-y a été utilisé dans le projet
nommé Traverse_x-y·n pour le corps dans le Plan normal où x précise le nombre de tige sur la Face associée, y précise le nombre de tige sur la Traverse, n le nombre de fois où un nœud x-y a été utilisé dans le projet
nommé Anneau-n pour le corps qui verrouille la Face et la Traverse dans les nœuds 2d½, où n précise le nombre de fois où un nœud ou nœud-anneau 2d½ a été utilisé dans le projet

les nœuds-anneaux 2d½ et 3d relient des barres dans 2 plans normaux : ils se composent de 3 Corps pour les nœuds-anneaux 2d½ et de 2 Corps pour les nœuds-anneaux 3d

nommé Face_noeanneau·n pour le corps dans le Plan de dépose où n précise le nombre de fois où un nœud-anneau a été utilisé dans le projet
nommé Traverse_noeanneau·n pour le corps dans le Plan normal où n précise le nombre de fois où un nœud-anneau a été utilisé dans le projet
nommé Anneau-n pour le corps qui verrouille la Face et la Traverse dans les nœuds 2d½, où n précise le nombre de fois où un nœud ou nœud-anneau 2d½ a été utilisé dans le projet

Les Corps Face_xxx , Face_noeanneau , Connecteur_xxx , noeanneau_2Ø sont sur le Plan de dépose de la fonction, ce plan est plan-milieu de l'épaisseur de la plaque
Les Corps Traverse_xxx , Traverse_noeanneau sont dans un plan normal au Plan de dépose de la fonction, ce plan est plan-milieu de l'épaisseur de la plaque
Les Corps Anneau sont plaqués à l'arrière du corps Face du nœud 2d½

Modifier une cote liée

La liste des cotes liées (locales ou globales) présentes dans le projet est disponible, en racine de l'arbre de construction, sous le dossier Equations, et s'affichent au bas de la liste dans la fenêtre d'édition des Equations

lors d'un début de projet, une même cote peut apparaitre plusieurs fois dans la liste, reprenant la liste vue ci-dessus lors de l'importation d'un nœud : c'est un bug d'affichage qui n'a aucune influence sur la gestion des cotes liées
on ne peut pas modifier ces cotes à partir de l'arbre de construction ou avec l'éditeur d'équations : elles ne peuvent être modifiées que directement, soit par saisie directe à l'écran, soit par le deuxième champ du cadre Valeur primaire de l'onglet PropertyManager

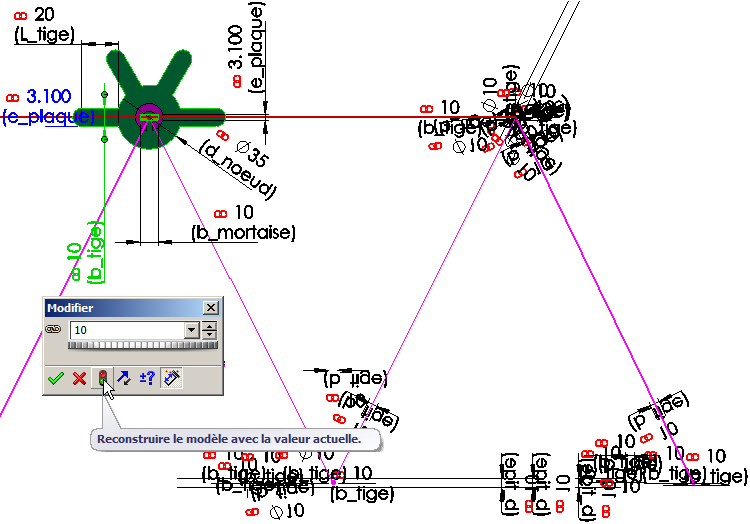

Pour afficher les cotes sans ouvrir les fonctions ou esquisses : double-clic dans l'arbre de construction sur une fonction (ici Face_4-2·) contenant la cote cherchée :

toutes les occurences s'affichent, en noir si elles appartiennent à une esquisse, en bleu si ce sont des cotes de fonction, précédées du symbole si ce sont des cotes liées locales
pour afficher le nom des cotes : dans la barre d'outil Affichage en haut de l'écran dérouler le menu Montrer/Cacher et cocher Afficher le nom des cotes
plusieurs occurences d'une même cote peuvent s'afficher si elle est utilisée plusieurs fois ( ici e_plaque apparait à la fois dans l'esquisse et la fonction )

après un double-clic sur une occurence ( ici b_tige ), la fenêtre flottante Modifier s'affiche :

le symbole devant le champ de saise de cote indique qu'il s'agit d'une cote liée

mais ce symbole n'est pas systématiquement présent..

saisir la nouvelle valeur et Reconstruire pour vérifier si la cote "passe" sur la pièce
à la sortie de la fenêtre, toutes les occurences de la cotes modifiées s'affichent

sur de gros projets, il est conseillé de Reconstruire plusieurs fois, car certaines occurences sont parfois "oubliées"

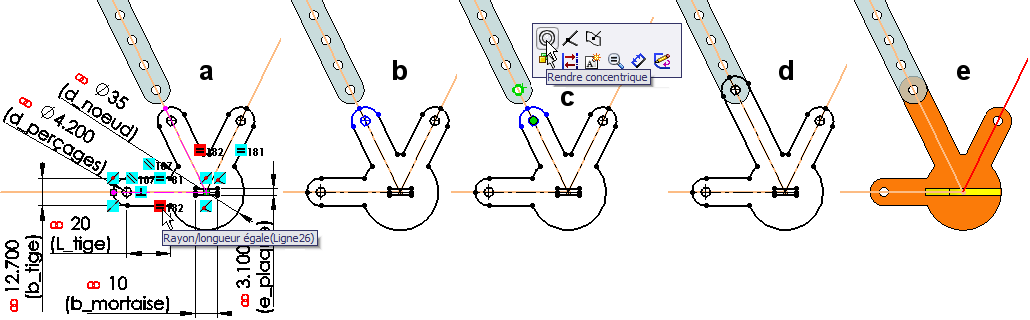

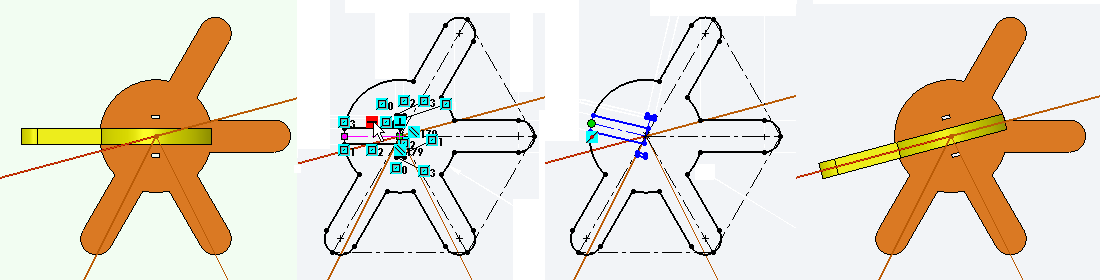

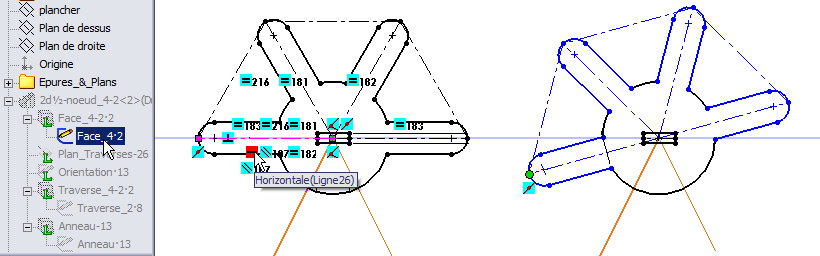

Contraindre les tiges d'un nœud sur l'épure

Pour lier les tiges des nœuds à l'épure, il faut ouvrir l'esquisse de Connecteur pour les nœuds 2d, ouvrir successivement les esquisses des Face et Traverse pour les nœuds 2d½ et 3d, et appliquer les procédures décrite ci-dessous

les contraintes tiges-épure auraient pu s'effectuer lors de la dépose de la fonction, par pointage des barres de l'épure, mais cela aurait extrèmement compliqué la procédure, la rendant aléatoire....
à l'ouverture, les traits d'esquisses sont noir, ce qui signifie l'esquisse est iso-contrainte : aucun trait ne peut bouger, aucun trait n'est sur-contraint (bloqué de 2 manières différentes antagonistes : il y a alors des traits en jaune et/ou rouge )

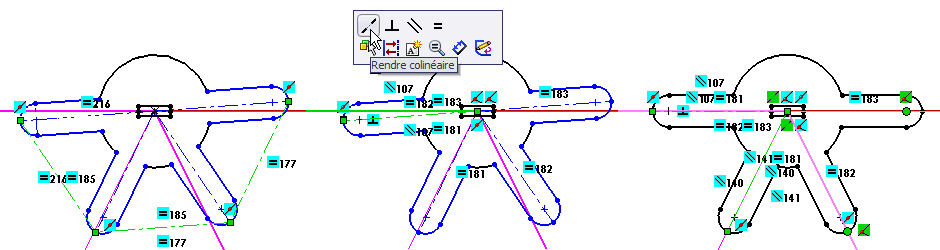

la première étape va consister à supprimer des contraintes pour rendre l'esquisse hypo-statique : des tiges passent en bleu et il est possible de les dépacer et de les contraindre sur les traits d'épure

pour une lecture plus facile de l'esquisse, il est conseillé de Cacher par défaut les icones des relations/contraintes d'esquisses : dans la barre d'outil Affichage en haut de l'écran dérouler le menu Montrer/Cacher et décocher Afficher les relations d'esquisse : seules s'afficheront alors les icones de contraintes des entités sélectionnées

Par construction, l'axe de la tige cotée verrouille les tiges avec une contrainte horizontale , ou verticale selon les esquisses

sélectionner cet axe : il prend une couleur et toutes les contraintes de cet axe s'affichent, chacune avec son icône ainsi que l'icône associée pour les contraintes reliant 2 entités ( il y 2 icones 182 : une pour notre axe, l'autre pour l'axe d'une autre tige )
rechercher l'icone de la contrainte : lors du survol avec la souris elle passe au rouge - Clic : elle passe au vert et les autres icones disparaissent - Effacer/supprimer ( touche Suppr ) : l'ensemble des tiges est libéré et passe en bleu

en sélectionnant le point au bout d'une tige et en draguant avec la souris, on peut faire tourner les tiges en bloc autour de centre du nœud - cf ci-dessus figure droite

Les bouts des tiges sont reliés par des traits d'axes contraints 2 à 2 en chaîne, avec comme longueur de référence celle de l'axe de la tige de référence : cela explique leur angle relatif de 60°

tourner le bloc des tiges pour approcher les tiges des traits de l'épure, puis Effacer/supprimer ( touche Suppr ) ces traits d'axes ( cette suppression peut-être effectuée en plusieurs étapes si les traits d'épures sont très éloignés des axes du nœud importé ) - cf ci-dessus figure de gauche

pour que l'étape suivante s'effectue correctement (sans blocage), il est nécessaire d'amener les axes des tiges proches de leur position de contrainte (quelques degrés) - cf figure centrale

contraindre les différentes tiges sur leur trait d'épure :

soit avec des contraintes de type colinéaire entre l'axe de la tige et le trait d'épure - cf tiges gauche et bas gauche figure droite
soit avec des contraintes de type coincïdent entre l'extrémité du trait d'axe de la tige et le trait d'épure - cf tige bas droite figure droite
soit avec des contraintes de type coincïdent entre le centre du bout de tige et le trait d'épure - cf tige droite figure droite
il est possible d'utiliser une contrainte horizontale pour les axes des tiges droite et gauche, mais cela est peu judicieux : horizontal et vertical sont des propriétés locales de l'esquisse qui peuvent "tourner" lors d'une modification de l'épure, entrainant un décalage entre les tiges et les traits d'épure

lorsque toutes les tiges sont contraintes tous les traits de l'esquisse sont passés en noir (esquisse iso-contrainte). Sortir de l'esquisse : les tiges sont maintenant positionnées sur les traits d'épure - cf ci-dessous figure gauche

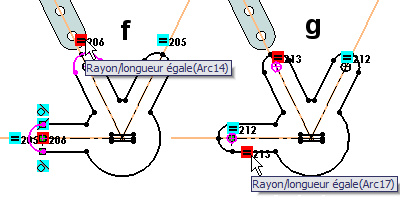

Petits problèmes souvent rencontrés

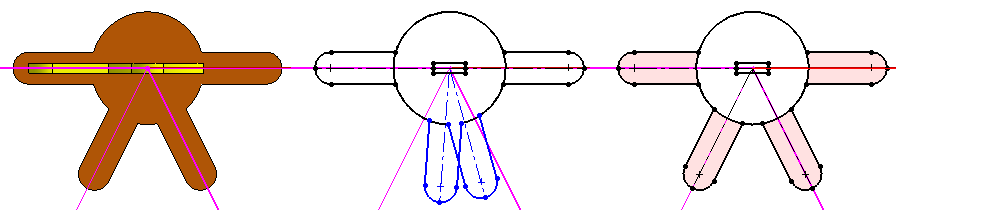

Erreur à ne pas commettre - valable pour tous les types de nœuds :

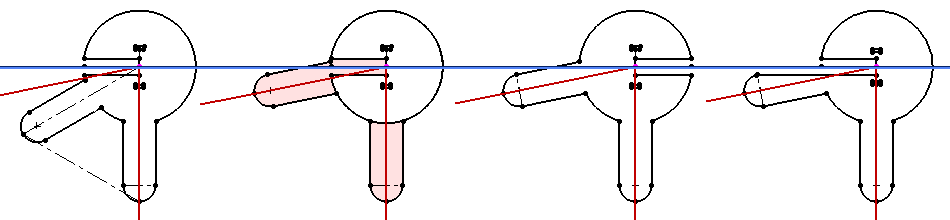

croiser les tiges lors de leur approche des traits d'épure - cf figure centrale :

l'esquisse est alors cloisonnée et le Corps ne peut être directement reconstruit - cf figure droite - pour rémédier 3 solutions :

celle à privilégier : remettre les tiges dans l'ordre d'origine
celle qui passe, mais peu élégante : en sortant de l'esquisse message " Impossible de reconstruire le fonction en utilisant cette esquisse" > Quitter l'esquisse et reconstruire

le nœud est reconstruit sans la pièce où contrainte sur l'épure
Editer la fonction qui a planté
dans Contours sélectionnés mettez les différentes zones de l'esquisse (tiges et centre) - OK - le Corps est reconstruit comme attendu, le symbole remplace le symbole sous la fonction

celle à proscrire : Ajuster les traits au pied des tiges : il restera des traits superposés difficiles à gérer entre les tiges, des contraintes vont sauter, pas toujours facile à retrouver

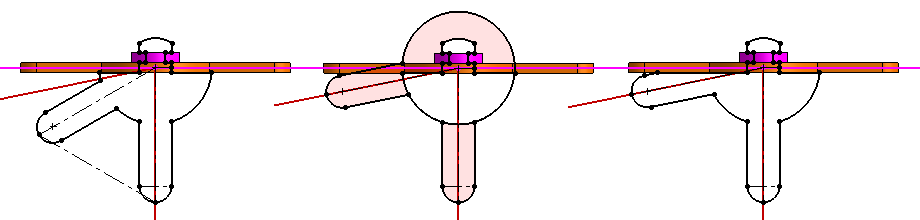

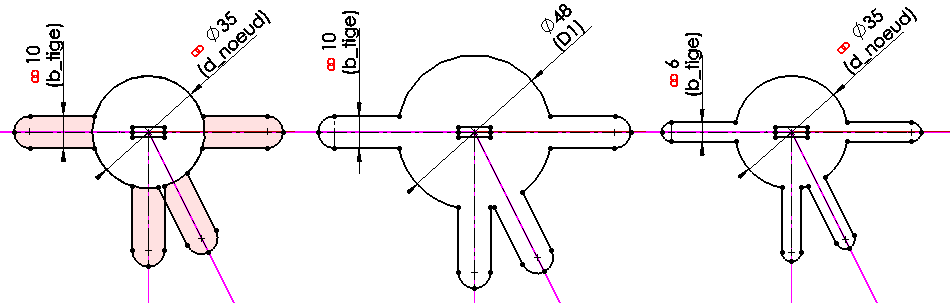

Des pieds de tiges s'entrecroisent - valable pour tous les types de nœuds - cf ci-dessus figure gauche :

l'esquisse est cloisonnée, les tiges chevauchantes ont une longueur utile réduite et le Corps ne peut être directement reconstruit - cf figure gauche - pour rémédier 4 solutions :

modifier l'épure pour que l'angle entre les barres soit supérieur à l'angle mini acceptable par les cotes liées imposées

les fonctions Esq_paramétrage_noeud_xx facilitent la détermination de cet angle

augmenter le diamètre d_noeud, événtuellement en annulant le lien de valeur pour éviter de modifier tous les nœuds - cf figure centre
diminuer la largeur des tiges b_tige, mais cela modifie toutes les barres, dans tout le projet... - cf figure droite
appliquer la méthode des Contours sélectionnés vue ci-dessus - la géométrie du nœud sera bancale...

Un pied de tige déborde sur l'entaille d'un assemblage mi-bois - concerne les nœuds 3d - cf figure centre-gauche :

le montage mi-bois ne pourra s'effectuer :

changer le sens de l'entaille : la faire passer à droite, si cela est possible - cf figure centre-droite
modifier l'épure pour que l'angle entre les barres soit supérieur à l'angle mini acceptable par les cotes liées imposées

la fonction Esq_paramétrage_noeud_3d facilitent la détermination de cet angle

augmenter le diamètre d_noeud, événtuellement en annulant le lien de valeur pour éviter de modifier tous les nœuds
diminuer la largeur des tiges b_tige, mais cela modifie toutes les barres, dans tout le projet...
reprendre l'esquisse pour permettre le montage de l'assemblage mi-bois, mais cela peut s'avérer fastidieux - la géométrie du nœud sera bancale... - cf figure droite

Un pied de tige déborde sur le bord d'une traverse - concerne les nœuds 2d½ - cf figure centre :

le montage de la Traverse sur la Face ne pourra s'effectuer :

modifier l'épure pour que l'angle entre les barres soit supérieur à l'angle mini acceptable par les cotes liées imposées

la fonction Esq_paramétrage_noeud_3d facilitent la détermination de cet angle

augmenter le diamètre d_noeud, événtuellement en annulant le lien de valeur pour éviter de modifier tous les nœuds
diminuer la largeur des tiges b_tige, mais cela modifie toutes les barres, dans tout le projet...
reprendre l'esquisse pour permettre le montage, mais cela peut s'avérer fastidieux - la géométrie du nœud sera bancale... - cf figure droite

Réorienter un nœud 2d½

Problème : lors de la dépose d'un nœud 2d½, la Traverse s'oriente dans le mauvais sens par rapport au Plan de dépose

Solution qui ne marche pas, et fait planter la fonction : utiliser la flèche jaune d'orientation de la fonction qui s'affiche au centre du Plan de dépose lors de la mise en place de la fonction
Solution :

déposer la fonction avec Traverse orientée dans le mauvais sens
ouvrir l'Esquisse Orientation· qui se réduit à un T en trait d'axe - cf figure gauche
Effacer/supprimer ( touche Suppr ) la contrainte verticale de la barre centrale du T - cf figure centre-gauche
avec la souris, faire basculer cette barre centrale du T du coté des barres de l'épure - cf figure centre-droite
appliquer une contrainte verticale à cette barre centrale du T lorsqu'elle est proche de la position désirée puis fermer l'esquisse : la Traverse et l'Anneau ont basculés, la Face n'a pas bougée - cf figure droite

Positionner la traverse d'un nœud 2d½ sur son plan d'épure

Problème : lors de la dépose d'un nœud 2d½, la Traverse est orientée suivant l'horizontale locale de l'esquisse Face_x· de la fonction Face_x-y·

Solution :

ouvrir l'Esquisse Face_x· et rechercher la contrainte horizontale de l'axe de la mortaise - cf ci-dessus figure centre-gauche
Effacer/supprimer ( touche Suppr ) cette contrainte : avec la souris, vous pouvez maintenant réorienter la mortaise - cf figure centre-droit
appliquer une contrainte colinéaire entre l'axe de la mortaise et le trait d'épure correspondant au plan de la Traverse puis fermer l'esquisse : la Traverse a basculée, l'Anneau et la Face n'ont pas bougé - cf figure droite
Remarque : cette opération peut s'effectuer lors de l'opération de contrainte des tiges sur l'épure

Positionner la traverse d'un nœud 3d sur son plan d'épure

Problème : lors de la dépose d'un nœud 3d, la Traverse est orientée suivant l'horizontale locale de l'esquisse Face_x· de la fonction Face_x-y· et/ou l'entaille est orientée du mauvais coté

Solution :

ouvrir l'Esquisse Face_x· et rechercher la contrainte horizontale de l'axe de l'entaille - cf figure centre-gauche
Effacer/supprimer ( touche Suppr ) cette contrainte : avec la souris, vous pouvez maintenant réorienter l'entaille et les passages des rislans - cf figure centre-droit
appliquer une contrainte colinéaire entre l'axe de l'entaille et le trait d'épure correspondant au plan de la Traverse puis fermer l'esquisse : la Traverse a basculée, la Face n'a pas bougé - cf figure droite
Remarque : il est conseillé d'effectuer cette opération lors de l'opération de contrainte des tiges sur l'épure :

cela permet de détecter une éventuelle incompatibilté tige/entaille
cela évite de croiser Tiges et entaille, ce qui peut génèrer une erreur sur le Plan_taverse ( point absent ) et un défaut par rapport à ce point dans l'esquisse Traverse_x , pas toujours facile à récupérer

Nœuds-anneaux

Initialement cette bibliothèque ne comportait que des nœuds 2d , 2d½ et 3d développés pour réaliser des maquettes de ponts (nœuds 2d , 2d½ ) et de croissance de cristaux (nœuds 3d) réalisées avec des pailles plastique

des prblèmes de glissement des pailles lors des chargement des pailles m'a amené à percer les tiges pour bloquer les pailles ( avec des cures-dents ou des trombones )
il a alors été tentant de monter des vis et de fabriquer des barres ou d'utiliser des types de barres existant (meccano....)
par contre la géométrie générale des nœuds n'avait pas changé et les Tiges se souvenaient de leur pailles, tout en donnant des nœuds relativement encombrants

Par esprit de système ( innovation incrémentale comme diraient mes ex-inspecteurs...), pour des construction vissées, j'ai créé des nœuds plus compacts en supprimant les Tiges mais en gardant les principes de base des différents nœud, "inventant" les nœuds-anneaux

la stabilité des nœuds est assuré par l'emboitement des pailles sur les tiges qui créée un encastrement entre nœud et pailles : pour assurer la stabilité des nœuds-anneaux j'ai donné la possibilité d'assembler tout ou partie des barres avec 2 vis ( ce qui est mauvais pour la compacité : d'ou la réintroduction des mini-tiges )
la création des fonctions spécifiques pour chaque couple (nombre de tiges Face)/(nombre de tiges Traverse) étant fastidieux, je me suis contenté de créer des fonctions facilement adaptables à plusieurs couples (nombre de tiges Face)/(nombre de tiges Traverse)

Cette documentation n'aborde que les particularités spécifiques aux nœuds-anneaux et renvoie aux notices des nœuds pour les éléments plus généraux

Principes de base et limites

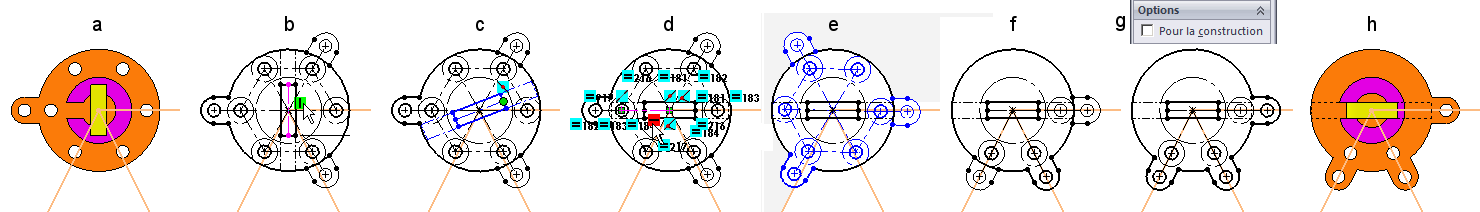

Exemple 3d-Ø-noeanneau_1~6-1~6 : ce nœud 3d en 2 parties à assemblage mi-bois peut avoir une série de 1 à 6 trous sur sa Face et une série de 1 à 6 trous sur sa Traverse

lors de la dépose, les 6 trous, sur les 2 éléments, sont présents - cf figure a
ouvrir l'Esquisse Face_· de la fonction Face_noeanneau· : on retrouve les cotes liées d'un nœud 3d, seul d3_noeanneau est une cote spécifique à cette famille de nœud : - cf figure b

un nœud-anneau inséré dans un projet comportant des nœuds standards suivra les même standards dimensionnels, et réciproquement
la cote b_tige cote un cercle en trait de construction autour de chaque perçage : il matérialise l'emprise de la barre vissée sur ce trou et permet de visualiser une possible interférence entre 2 barres ou entre une barre et l'autre élément du nœud-anneau
le diamètre-support des perçages est piloté par d3_noeanneau et dépend du diamètre b_tige des cercles-emprises qui sont tangents au cercle extérieur du nœud-anneau

l'ensemble des perçages est verrouillé par une contrainte horizontale sur l'axe radial du perçage coté - cf figures c & d

les différents trous sont solidarisés par les trait de construction qui relient leurs centres (contraintes chainées) - cf figures d
Effacer/supprimer ( touche Suppr ) ces traits et contraindre les trous sur les traits d'épure ( colinéaire entre l'axe radial et trait d'épure ou coïncidence entre centre du perçage et trait d'épure) - cf ci-dessus figure e

2 perçages sont surnuméraires :

soit les Effacer/supprimer ( touche Suppr ) ainsi que leurs traits de construction,
soit les passer en Traits de construction dans le champ Options de l'onglet PropertyManager - cf figure e

fermer l'esquisse : les 4 perçages sont contraints sur l'épure mais il faut maintenant orienter la Traverse, qui va boucher les perçages sur les barres horizontales......

Ajouter des mini-tiges

Exemple 2d½-2Øt-noeanneau_1~3-1~3 : ce nœud 2d½ en 3 parties, à assemblage tenon-mortaise et anneau de verrouillage, peut avoir une série de 1 à 6 trous dont de 1 à 3 doubles avec mini-tige sur sa Face et une série de 1 à 3 trous doubles avec mini-tige sur sa Traverse

lors de la dépose, des séries de 6 et 3 trous simples sont présents respectivement sur la Face et la Traverse ainsi qu'une paire avec mini-tige sur chaque élément - cf figure a
l'axe de la mortaise est verrouillé par une contrainte verticale : basculer cet axe pour aligner la traverse sur le trait horizontal de l'épure - cf figures b & c

la Traverse va alors boucher les 2 perçages internes sur l'horizontale du nœud-anneau - cf pointillés en prolongement mortaise figure d & e

l'ensemble des perçages et des mini-tiges sont verrouillés par une contrainte horizontale sur l'axe radial de la mini-tige & perçages cotés - cf figure d

les différents trous sont solidarisés par les traits de construction qui relient leurs centres des perçages internes (contraintes chainées) - cf figure e
Effacer/supprimer ( touche Suppr ) ces traits et contraindre les mini-tiges sur les traits d'épure, supprimer les perçages inutiles (ou passez-les en traits de construction) - cf figure f

les mini-tiges en Traits de construction peuvent être croisées sans problème avec l'existant

dans le champ Options de l'onglet PropertyManager décochez Pour la construction pour passer les traits et cercles des mini-tiges en Lignes continues, puis Ajuster les pieds des mini-tiges - cf figure g
sortir de l'esquisse : le nœud est stabilisé par les 2 double perçages des barres inférieures. La barre horizontale peut s'accrocher sur la mini-tige à droite - cf figure h

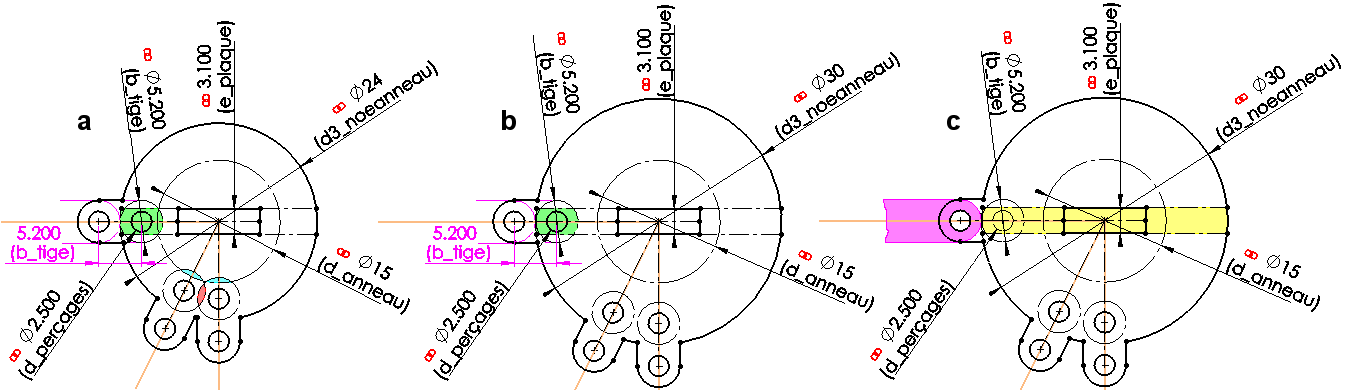

Interférences

Sur les nœuds, les interférences de pièces sont facile à anticiper : ils correspondent aux entrecroisements des pieds des tiges
Sur les nœuds-anneaux, elles sont plus difficile à anticiper : des tracés en trait de construction permettent de visualiser les pièces voisines dans l'esquisse Face_·n : - cf figure a

les cercles de diamètre b_tige = largeur des barres donnent l'image du bout de la barre vissée
pour les nœuds-anneaux 2d½, un cercle de diamètre d_anneau donne l'emprise de lanneau de verrouillage, 2 rectangles de part et d'autre de la mortaise donnent l'emprise de la traverse, de diamètre d3_noeanneau
pour les nœuds-anneaux 3d, un rectangle en prolongement de l'entaille donne l'emprise de la traverse, de diamètre d3_noeanneau

Les interférences peuvent être de 3 types :

2 barres se chevauchent : 2 cercles b_tige s'entrecroisent, interférence en rouge - cf figure a

interférence sans objet si les 2 barres sont montées des 2 cotés de la plaque - vérifier le passage de l'écrou et de la tête de vis
cette interférence peut-être éliminée

en modifiant, éventuellement ponctuellement, d3_noeanneau - cf figure b
en modifiant la géométrie de l'épure

1 barre chevauche l'anneau : 1 cercle b_tige s'entrecroise avec le cercle d_anneau, interférences en cyan - cf figure a

interférence sans objet si la barre est montée du coté de la Traverse - vérifier le passage de l'écrou et de la tête de vis
cette interférence peut-être éliminée

en modifiant, éventuellement ponctuellement, d3_noeanneau - cf figure b
en modifiant, éventuellement ponctuellement, d_anneau

1 barre chevauche la traverse : 1 cercle b_tige s'entrecroise avec un rectangle de la Traverse, interférence en vert - cf figures a & b

cette interférence peut-être éliminée en modifiant la géométrie de l'épure, mais cela est généralement compliqué
il est souvent plus simple de raccourcir la barre pour la fixer avec un seule vis sur la mini-tige - cf figure c

dans ce cas, le cercle de perçage et le cercle b_tige ont été conservés car ils portent les cotes de référence de l'esquisse. Le perçage a été passé en trait de construction

Compléments

Réorienter un nœud-anneau 2d½ ou un nœud 2d½
Positionner la traverse d'un nœud-anneau 2d½ ou d'un nœud 2d½ sur son plan d'épure
Positionner la traverse d'un nœud-anneau 3d ou d'un nœud 3d sur son plan d'épure

Ajouter une paille

Les Pailles sont des compléments esthétiques de la maquette:

leurs dimensions sont déterminées par rapport aux cotes liées b_tige et e_plaque pour le diamètre, L_tige pour la longueur
les valeurs jeu_radial_paille et jeu_axial_paille ont été rajoutées pour éviter des fusions sauvages entre Corps, pas toujours facile à retracer
(L_paille) est utile pour la construction de la maquette - jeu_axial_paille facilite le montage

Pour la dépose il faut au préalable Montrer les Esquisses des éléments de nœuds à relier :

les Tiges à relier doivent être coaxiales mais pas forcément coplanaires
Déposer la fonction en un lieu de l'écran graphique sans aucun élément ( aucun Plan de positionnement n'est requis )
pour les Références sélectionnez les Points d'esquisses centre des bouts de Tige et un Trait d'esquisse sur l'axe de la paille :

cela peut être un axe de Tige ou une barre de l'épure

les cotes e_paille et jeu_axial_paille sont liées et propre aux Pailles, la cote jeu_radial_paille est une cote interne de la fonction, (L_paille) et (D_paille) sont des cotes pilotées, locales pour chaque paille déposée

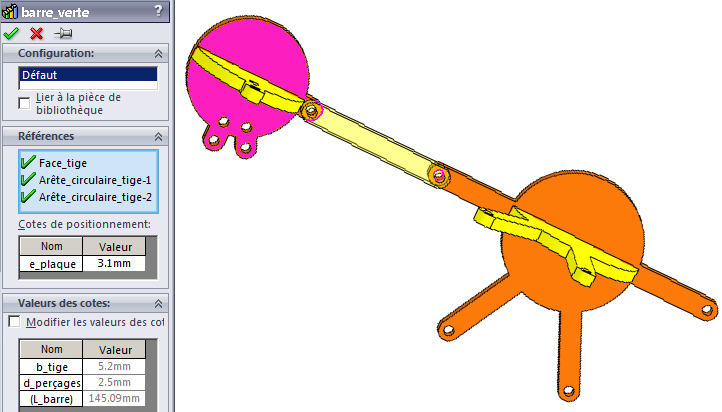

Ajouter une barre

Les Barres permettent de découper "sur mesure" des élements de construction de votre maquette:

leurs dimensions sont déterminées par rapport aux cotes liées b_tige et d_perçages et e_plaque, aucune cote liée n'est spécifique aux barres
l'esquisse de la barre est sur un plan Dépose décalé de 0.01mm de la Face_tige pour éviter des fusions sauvages entre Corps, pas toujours facile à retracer

Pour la dépose s'effectue sur une Face des nœuds à relier, sur laquelle la barre sera déposée :

les Tiges à relier doivent être coplanaires ( ou parallèles si on prévoit des entretoises ) mais pas forcément coaxiales
les Arêtes circulaires de références peuvent être sélectionnées soit l'arête d'un perçage, soit l'arête d'un bout de tige

Ajouter une barre type meccano^®

Les Barres type meccano permettent de relier des nœuds avec des barres du commerce, de type modulaires :

leurs dimensions sont fixées par le fabricant ( ici sur un module de 1/2" = 12.7mm ) et ne sont pas liées aux cotes partagées par le projet
ces cotes 3 cotes ( module = 1/2" , d_trous = 1/6" , e_barre_meccano = 1/20" ) peuvent-être modifiées pour s'adapter aux normes d'un autre fabricant, ou pour réaliser un jeu de barres personnel

soit au coup par coup dans le champ Valeurs des cotes
soit directement dans le fichier de la fonction, avant d'entreprendre la dépose

l'esquisse de la barre est sur un plan Dépose décalé de 0.01mm de la Face_tige pour éviter des fusions sauvages entre Corps, pas toujours facile à retracer

La dépose s'effectue sur une Face des nœuds à relier, sur laquelle la barre sera déposée :

les Tiges à relier doivent être coplanaires ( ou parallèles si on prévoit des entretoises ) mais pas forcément coaxiales
les Arêtes circulaires de références peuvent être soit l'arête d'un perçage, soit l'arête d'un bout de tige
2 cotes calculée (L_barre_meccano) et pilotée (Entraxe_maquette) permettent de vérifier si le montage de la barre est possible :

si ces longueurs sont différentes, il faut augmenter le Nb_trous de la barre ( puis cliquer sur la valeur (L_barre_meccano) pour la mettre à jour )
le montage sera possible lorsque (L_barre_meccano) et (Entraxe_maquette) seront égales
si ce n'est pas possible, pour un problème de dimension de maquette ou de nombre de trous disponibles, il faut :

soit modifier l'épure
soit délier ponctuellement la longeur d'une des Tiges pour positionner son perçage en face d'un trou de la barre

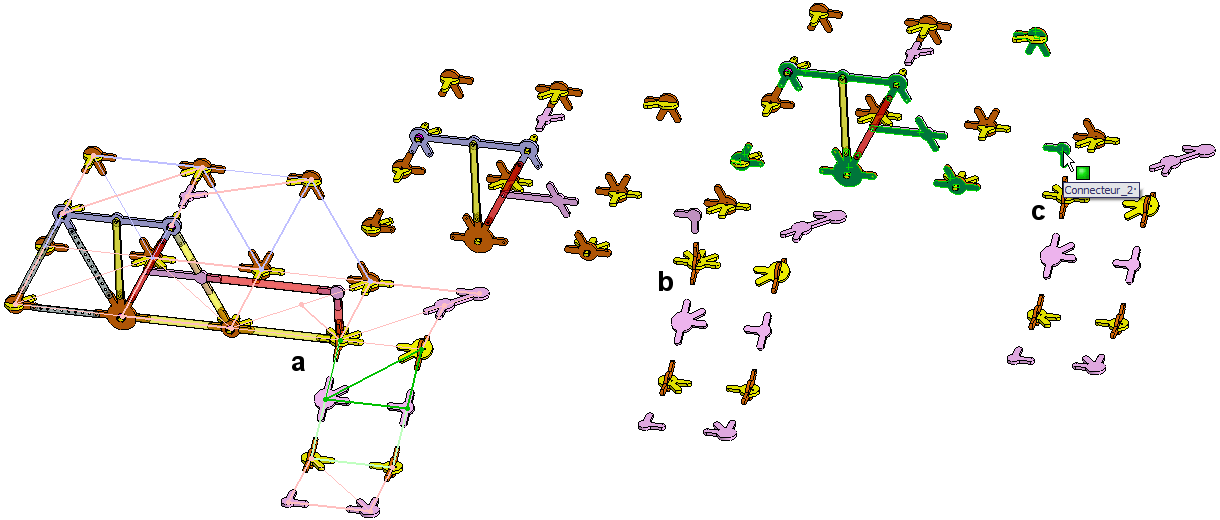

Ajouter une paille ou une barre "libre"

Les Barres & Pailles libre permettent de positionner le centre d'un nouveau nœud à partir de la Tige d'un nœud existant :

pour barre-libre, la longeur de barre est à renseigner, pour b_meccano-libre, c'est le nombre de trous et pour paille-libre c'est la distance entre nœuds
la position du centre du nœud ( ou la longueur de la paille ) est calculée par rapport aux dimensions L_tige de d_noeud

Les déposes s'effectuent comme pour les barres et pailles génériques ( respectivement sur la face du nœud existant ou sur son esquisse )

les pailles sont directement en place : le centre du cercle au bout de l'axe de la paille donne le centre du nouveau nœud
les barres arrivent dans une position quelconque :

ouvrir l'esquisse barre de la fonction interne Barre_libre·
libérer l'orientation de la barre en supprimant la contrainte horizontale de l'axe de la barre
orienter la barre soit par cotation, soit par contrainte par rapport aux éléments environnants : le centre du cercle au bout de l'axe de la barre donne le centre du nouveau nœud

Fonctions complémentaires

ces fonctions permettent, en utilisant les cotes liées du projet :

de compléter les maquettes :

en fusionnant un élément de nœud avec une barre, une barre avec un nœud ajouté
en ajoutant des perçages, simples ou double

de fabriquer une clé pour verrouiller l'anneau des nœuds 2d½

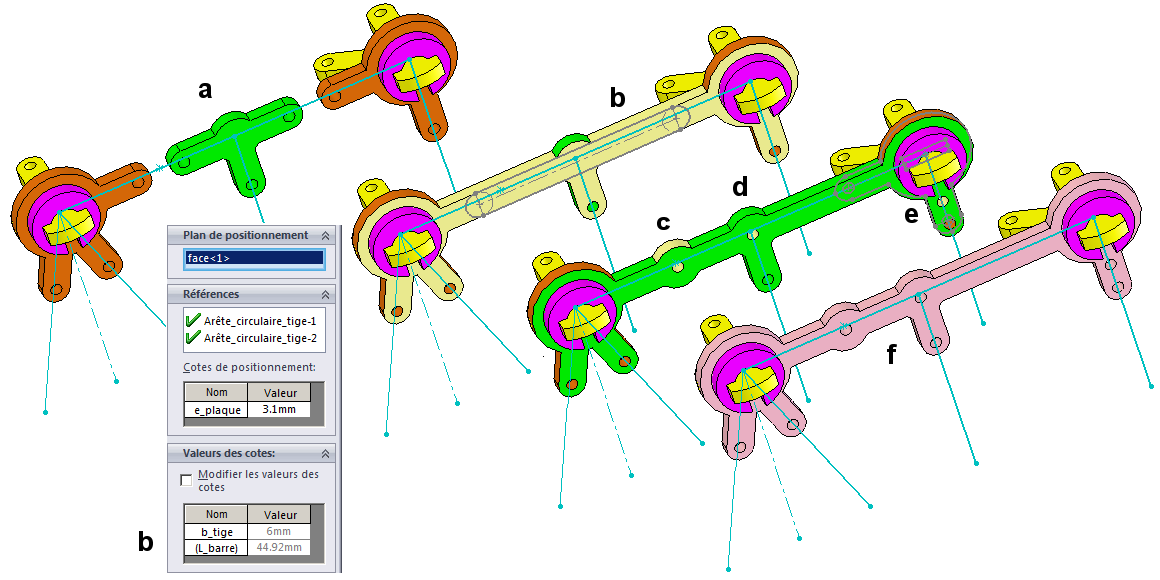

Problème posé : soit une construction vissée comportant 2 nœuds 2d½ et un nœud 2d très proches : - cf figure a

il est peu judicieux de fabriquer des barres pour les relier, il est plus simple de fusionner les Faces de ces différents nœuds :

la fonction barre_fusionnée permet cela : elle fusionne toutes les pièces qu'elle croise en un seul Corps : - cf figures b

la dépose s'effectue sur la face d'une des pièces à fusionner, les extrémités sont centrés sur les extrémités de Tiges - cf esquisse barre sur figure b droite

la barre n'est pas obligatoirement coaxiale avec les Tiges

le corps résultant de cette fusion s'appelle Barre_fusionnée·n, du nom de la dernière fonction qui l'a modifié, ici la fonction interne Barre_fusionnée·
sa couleur est bigarrée :

la barre et les faces fusionnées prennent la couleur de la plus ancienne fonction déposée ( ici le nœud 2d vert ) - cf figures c , d , e
les faces non fusionnées gardent leur couleur d'origine...

la fonction pastille_fusionnée-Ø permet de rajouter sur une barre un perçage sur un renfort de diamètre d_connecteur (celui des nœuds 2d) - cf figure c

la dépose s'effectue sur la face de la pièce, le perçage et la pastille sont centrés sur un Point d'esquisse
le corps s'appelle maintenant Pastille_n

la fonction perçage-Ø permet de réaliser un trou de diamètre d_perçages - cf figure d au centre du nœud 2d

la dépose s'effectue sur la face de la pièce, le perçage est centré sur un Point d'esquisse
le corps s'appelle maintenant Perçage·n....

la fonction perçages-2Ø permet de réaliser 2 trous de diamètre d_perçages, séparés de b_tige ( = module des barres modulaires ) - cf figure e sur Tige inférieure du nœud 2d½

la dépose s'effectue sur la face de la pièce, le premier perçage est centré sur un Point d'esquisse, le deuxième est orienté vers un deuxième Point d'esquisse
le premier perçage peut être sur un trou existant

pour les esthètes, il est possible d'affecter une couleur au Corps ( qui s'appelle maintenant Perçages·n....) résulant de toutes ces opérations :

il faut d'abord enlever les couleurs des fonctions successives qui ont générées les différents éléments du corps ou l'ont modifié :

retrouver ces fonctions n'est pas toujours simple :

déployer le Volet d'affichage ( >> au dessus de l'arbre de construction) : la 3ème colonne permet de connaitre et modifier l'apparence des différentes fonctions et corps
pointer à l'écran une face de couleur à modifier > identifier la fonction d'origine de cette face dans l'arbre de construction > déployer l'arbre interne de cette fonction : un carré de la couleur recherchée est dans 3ème colonne du Volet d'affichage en face de la fonction source de la face

clic sur ce carré > enlever l'apparence dans le menu contextuel > toutes les faces de couleur non modifiée générées par la fonction prennent la couleur de la "Pièce.sldprt" du projet ( en racine de l'arbre de construction)
répéter l'opération pour tous les groupes de faces de couleur résiduelles

pour affecter une nouvelle couleur au Corps : clic sur une face du Corps > Apparences dans la barre contextuelle > Body dans l'arborescence flottante > le volet Couleur s'ouvre dans le PropertyManager avec le filtre Corps activé : plusieurs Corps peuvent traités en même temps > choisir la nouvelle couleur ou apparence (onglet Apparence/Scènes à droite de l'écran) et leurs propriétés....

si une/des faces ne sont pas affectées par le changement de couleur/apparence, il faut recommencer l'étape enlever l'apparence : la nouvelle couleur/apparence affectée apparaitra sous la couleur de face enlevée

Délier ponctuellement une cote ou une dimension

Premier cas : délier une cote, sans dépendants contraints :

exemple : chevauchement de Tiges car diamètre du nœud trop petit ; on ne désire pas modifier le diamètre de tous les nœuds du projet

ouvrir l'esquisse puis double-clic sur la cote à délier :

la fenêtre flottante Modifier s'affiche : Annuler le lien de valeur - cf figure a

la fenêtre se ferme et la cote prend un nom générique - cf figure b

double-clic sur la cote déliée et modifer sa valeur, pour supprimer le chevauchement des pieds de tiges - cf figure b

Enregistrer cette valeur : la fenêtre se ferme
si aucun autre nœud n'a ce risque de chevauchement, l'opération est terminée

si d'autres nœuds ont la même architecture, il peut être judicieux de lier leurs valeurs :

double-clic sur la cote générique à lier : la fenêtre Modifier s'ouvre : Lier la valeur

la fenêtre Valeurs partagées s'affiche - cf figure c
saisir le Nom du nouveau lien puis : la fenêtre se ferme et la cote s'affiche avec son nouveau nom - ce nom apparait dans la liste des cotes liées sous le dossier Equations

pour lier un nouveau nœud à cette valeur :

d'abord Annuler le lien de valeur existant - cf figures a & e
puis Lier la valeur et dans Valeurs partagées Nom

la liste des valeurs partagées du projet ( locales et globales ) se déroule, classées dans l'ordre de déclaration dans le projet - cf figure e
sélectionner le nom de la cote désirée puis : l'esquisse est recontruite avec la valeur de la cote sélectionnée et la cote s'affiche avec son nouveau nom - cf figure f

Deuxième cas : modifier une dimension en supprimant une contrainte

exemple : allonger une seule tige d'un nœud ; les autres restent inchangée, liées par L_tige

ouvrir l'esquisse et identifier l'élément à modifier :

Première difficulté : cela ne peut s'effectuer facilement sur la Tige de référence, celle avec les cotes et qui assure l'orientation initiale ( horizontale ou verticale ) du groupe de Tiges

il est conseillé, si cela est possible, de tourner les Tiges afin modifier un élément d'une Tige non-cotée ( sinon voir ci-dessous )

Identifier la contrainte qui impose sa longueur la Tige :

toutes les Tiges sont dimensionnellement contraintes avec la Tige de référence, par des contraintes égale
la longueur des Tiges est imposée par la longueur de l'axe radial de la Tige de référence - cf figure a

la largeur des Tiges par le diamètre du bout de la Tige de référence - cf figure f
le diamètre des perçages par le diamètre du trou de la Tige de référence - cf figure g

Effacer/supprimer ( touche Suppr ) cette contrainte égale ( les axes associés par la contrainte passent en magenta lors de la sélection de celle-ci )

la longeur de la Tige devient libre, le perçage et le bout de tige passent en bleu - cf figure b

2 possibilités pour contraindre la nouvelle longueur de Tige :

coter la nouvelle longueur de Tige : cela est fastidieux, nécessite calcul et mesure, et risque de ne pas "suivre" en cas de modification dimensionnelle de l'épure
mettre une contrainte entre le bout de Tige et la barre : par exemple une contrainte concentrique entre le centre du bout de Tige et le dernier trou de la barre - cf figures c , d & e

s'il est impossible de tourner la Tige de référence et que c'est elle qui doit être déliée :

Effacer/supprimer ( touche Suppr ) la cote liée qui verrouille la dimension que vous voulez délier : sur toutes les Tiges les traits qui sont verrouillés par cette cote passent en bleu

par exemple si vous supprimez L_tige, tous les bouts de Tiges passent en bleu

Cotez une autre Tige, à l'identique de la cote supprimée, et liez cette cote avec la cote supprimée

pour notre exemple, imposez un cote L_tige à une des Tige libérée

Effacer/supprimer ( touche Suppr ) toutes les contraintes égale entre l'élément libéré sur la Tige de référence et les autres Tiges

pour notre exemple, supprimez toute les contraintes égale entre l'axe de la Tige de référence et les autres axes de Tiges

Recréer une série de contraintes égale entre l'élément nouvellement coté et les éléments homologues des autres Tiges

pour notre exemple, contraintes égale entre l'axe de la Tige nouvellement cotée et les autres axes de Tiges ( sauf celui de la Tige de Référence )

Seul l'élément libéré de la Tige de référence doit rester en bleu : le coter de manière indépendante ou le contraindre comme vu ci-dessus

Générer les fichiers DXF

Cette section vient en complément du document LaserCut-de_SW_vers_DXF_v02.pdf que j'ai commis il y a quelques années. Il est valable même pour ceux qui utilisent un autre logiciel de découpe que LaserCut
Une structure réalisée avec des nœuds et barres de GrnTech-Structures comporte rapidement de très nombreux Corps, qu'il faudra exporter correctement orientés, chacun de manière indépendante, pour les découper

le passage par une Mise-en-plan pour chacun de ces corps serait fastidieux et ne présente que peu d'intérêt pour de telles réalisation,
le format .DXF, reconnu par tous les logiciels de découpe, peut être exporté directement à partir d'un modèle SolidWorks 3D, avec une orientation contrôlée
plusieurs Faces parallèles de corps différents peuvent être exportées en même temps, dans un même fichier

Comme expliqué dans le PDF ci-dessus, 2 possibilités d'export sont disponibles :

par Faces : sont exportés les contours d'une Face ou de plusieurs Faces sélectionnées

problème 1 : les ilots ne sont pas exportés, mais il n'y en n'a pas sur nos nœuds sauf si ajout d'écriture
problème 2 : un export de plusieurs Faces ne sera correct, d'un point de vue géométrique et dimensionnel, que si ces Faces sont coplanaires ou parallèles

par Vues : est exportée la Vue sélectionnée ( standard ou nommée par l'utilisateur )

problème : les contours de tous les Corps et Esquisses visibles sont exportés, sans tenir compte des réglages d'écran type Vue en coupe ou Affichage>Montrer/Cacher>Cacher esquisses. La gestion d'écran est fastidieuse et aléatoire ( oubli de Corps dans une mauvaise projection ou se chevauchant, Esquisses planquées...)

Je me contente donc de donner quelques précisions et astuces sur l'export de Faces

Première étape : cacher ou supprimer tous les éléments non nécessaire à l'export DXF - cf figures a & b

Esquisses : Affichage>Montrer/Cacher>Cacher esquisses suffit et est plus sûr qu'une exploration de l'arbre de construction
Corps répétitifs ( anneau verrouillage 2d½ ) ou du commerce ( pailles et barres meccano )

cela peut être effectué par pointage à l'écran, éventuellement multiple, puis cacher dans la barre flottante contextuelle
cela peut être fait par le dossier Corps volumiques par pointage dans la colonne Montrer/Cacher du Volet d'affichage, pour les Corps au nom évident

Deuxième étape : sélectionner de Faces - cf figure c

par pointage à l'écran, ces Faces doivent être coplanaires ou parallèles, non chevauchantes. L'orientation de la sortie ( plan frontal de la sélection ) sera indépendante de l'orientation du projet à l'écran

maintenir la touche Ctrl pour une sélection multiple
pour une sélection efficace, il est conseillé d'utiliser un Filtre de Face qui évite des sélections involontaires ( arêtes...)

Corps répétitifs ( anneau verrouillage 2d½ ) ou du commerce ( pailles et barres meccano )

cela peut être effectué par pointage à l'écran, éventuellement multiple, puis cacher dans la barre flottante contextuelle
cela peut être fait par le dossier Corps volumiques par pointage dans la colonne Montrer/Cacher du Volet d'affichage, pour les Corps au nom évident - sélection multiple possible

Troisième étape : exporter les contours des faces sélectionnées au format DXF

Menu déroulant Fichiers > Enregistrer sous > Types : Dxf(*.dxf)

l'exportation Face/boucles/arêtes est sélectionnée (automatique si une Face est sélectionnée), la liste des Face apparait dans la liste des Entités à exporter (elle peut être complétée ou modifiée par pointage à l'écran) et dans Option d'export, Fichier unique doit être coché sinon il y aura un fichier par Face sélectionnée

Nommez votre fichier - vous en aurez plusieurs, un pour chaque sélection de pièce ( ci-possible un nom évident pour le chargement dans votre logiciel de préparation à la découpe laser ) puis OK
la fenêtre Nettoyage DWF/DWG avec le nom affecté à votre fichier apparait avec le dessin 2D de votre export - cf figure d

vérifiez visuellement que vous n'avez ni entrecroisement de pièces ( pièces superposées) ni pièces décalées par rapport au plan de projection ( cf figure e : en bas à droite, 2 nœuds 2d de la rampe ) puis
le fichier .dxf généré est de bonne qualité, sans superpositions de traits ni lacunes entre les sommets, par contre les entités ne sont pas fusionnées - voir procédure d'import de votre logiciel de découpe laser

Quatrième étape : cacher les Corps qui ont été exportés en dxf

en sortie de l'export, les Faces sélectionnées restent sélectionnées - cf figure c
clic-droit puis cacher dans la barre flottante contextuelle - cf figure f

ne sont plus présents que les Corps qui n'ont pas encore été exportés : il ne reste qu'à répéter les opérations ci-dessus plan de projection par plan de projection....

Cinquième étape opotionnelle : numéroter les pièces à découper

dans un projet comportant de nombreuses pièces, toutes avec un air de famille, après la découpe, il est facile de se retrouver avec un magnifique puzzle 3D....
si les fichiers d'export ont été judicieusement nommés, il est facile d'inscrire un repère à graver sur chacune des pièces lors de leur import dans le logiciel de découpe qui, s'ils sont bien choisis par rapport à la géométrie du projet, permettront de facilement appairer les différentes pièces d'un nœud et de correctement agencer ces nœuds les uns par rapport aux autres....

Ergonomie du poste de travail

Avant-propos : ce tutoriel s'adressant à des débutants,souvent submergés par les affichages ou à la recherche de fonctionnalités, je me permets de rappeler des truismes pour les utilisateurs avancés :

Gestion du plan de travail

Sous SolidWorks^® il est facile de se laisser submerger par les différents éléments du plan de travail, ou de les chercher sans savoir où les trouver
Comme pour tout logiciel professionnel, ou jeu, il est utile de connaitre les raccourcis clavier qui permettent d'afficher/cacher rapidement les différentes barres menus, volets et autres fenêtres flottantes

F9 : déployer/plier le Volet FeatureManager à gauche de l'écran avec ses ongletsouArbre de construction et PropertyManager.

Le Volet d'affichage à droite de l'arbre de construction se >> déploie ou se << replie ( symboles au dessus de l'arbre de construction au niveau des onglets )

F10 : afficher/cacher les Barres d'outils activées à partir du Gestionnaire des barres d'outils ( se déploie par un Clic-droit sur une barre d'outil ou la barre d'entête de la fenêtre )
Ctrl+F1 : déployer/plier le Volet des Tâches à droite de l'écran avec ses onglets Bibliothèque de conception et Apparence/Scènes.

ce volet peut être punaisé pour un affichage permanent

Barre Espace : affiche la fenêtre flottante Orientation, qui peut être punaisée

elle permet d'accéder rapidement à toutes les Vues standards du système
elle permet d'enregistrer des vues de votre plan de travail et de les rappeler à tout instant

Il est possible de modifier les barres d'outils, les raccourcis clavier ( ou de les retrouver ), les évènements liés aux mouvement de souris,les menus.... à partir du menu Outils > Personnaliser...

l'onglet Commandes permet de modifier les Barres d'outils :

chaque catégorie propose tous les outils disponibles dans cette catégorie : clic sur une icône pour avoir un descriptif de l'outil
pour ajouter un outil à une barre, quelle qu'elle soit, clic-maintenu sur l'icône et draguer jusqu'à l'emplacement désiré. Un même outil peut être rendu diponible dans diverses barres ( par exemple mesurer )
pour enlever un outil d'une barre : clic-maintenu sur l'icône, draguer jusqu'à l'écran graphique et relâcher
la catégorie Barres d'outils déroulantes propose des regroupements de fonctions ( elles sont caractérisés par un ▼ à côté de l'icône dans les barres d'outils )

l'onglet Clavier permet :

de retrouver les raccourcis claviers enregistrés : Ne montrer que les commandes avec des raccourcis attribués puis éventuellement choisir la Catégorie désirée
de créer un raccourci ( par exemple pour Enregistrer sous... pour enregistrer vos DXF ) : sélectionner la commande : le curseur clignote dans la colonne Raccourci(s) : activez votre touche ou combinaison de touches : si elle n'est pas déjà attribuée, elle apparaitra dans la colonne
de supprimer un raccourci : sélectionner la commande puis Supprimer le raccourci

En haut de l'écran, il est possible de punaiser la Barre des menus : ► à coté du logo SolidWorks en haut à gauche de la fenêtre, la barre des menus s'affiche, le bouton punaise est sur la droite de cette barre

Gestion des affichages à l'écran :

Rapidement la zone graphique peut se trouver encombrée de multiples éléments ( esquisses, plans, axes , icones de contraintes....) qui compliquent le travail alors que d'autres dont on aurait besoin ( axes, esquisse particulière...) se cachent on ne sait où...
Cacher individuellement certains éléments ( Esquisses, Plans, Axes, Points/Origine, Corps ) diverses méthodes, plus ou moins fastidieuses :

pointage à l'écran, Clic-droit puis Cacher dans la barre contextuelle, sélection multiple ( touche Ctrl maintenue) possible
pointage de l'élément dans l'arbre de construction ou dans le répertoire Corps volumiques après avoir éventuellemnt déployé les arbres internes et retrouvé l'élément... , Clic-droit puis Cacher dans la barre contextuelle, sélection multiple ( touches Ctrl ou Maj maintenues) possible
même déploiement de l'arbre de construction, mais passage par la bascule de la colonne Cacher/Montrer du Volet d'affichage à droite de l'arbre de construction - sélection multiple ( touche Ctrl maintenue) possible

Cacher momentanément tous les éléments d'une certaine catégorie, sans modifier leur état d'affichage Visible : barre d'outils Montrer/cacher des objets de la barre haute d'Affichage ( en haut de l'écran graphique - cf figure ci-dessus )

certains de ces outils permettent de cacher une catégorie d'objet de l'affichage, sans modifier son statut Visible/Caché : cela veut dire que certains éléments non apparents à l'écran peuvent néanmoins se retrouver dans un fichier d'impression ( esquisses, axes, points & origines )
d'autres permettent de rendre visible toute une catégorie d'objets normalement non visibles dans la phase d'édition où vous vous trouvez

permet d'afficher/cacher les plans en mode visible
permet d'afficher/cacher les points Origines en mode visible ( pratique dans les Assemblages )
permet d'afficher/cacher les axes systèmes ( créés comme Géométrie de référence) en mode visible
permet d'afficher/cacher les axes temporaires associés aux formes cylindriques ( perçages, congés, cylindres...)
permet d'afficher/cacher des annotations et cotations en dehors de leur contexte :

les cotes ne s'affichent que si annotations et cotes de fonctions sont cochées dans le dossier Annotations en racine de l'arbre de construction ( déroulement par clic-droit )
cela permet de voir toutes les cotes d'esquisses, de fonction, de référence d'un projet sans ouvrir ni esquisse ni fonction, ni double-cliquer sur une fonction/esquisse dans l'arbre de construction
l'affichage est rapidement très encombré : il est possible de créer des vues d'annotation pour ne voir que les cotes situées dans des projections spécifiques : dossier Annotations : clic-droit > Insérer une vue d'annotation

permet d'afficher/cacher les esquisses en mode visible
permet, dans une esquisse, d'afficher/cacher toutes les icônes des contraintes : en mode caché, seules les icônes de contraintes des entités sélectionnées s'affichent
permet d'afficher/cacher les noms des cotes

pour nommer une cote, ou modifier son nom : cote sélectionnée, dans le PropertyManager, saisissez votre nom de cote, avant le symbole @, dans le premier champ du cadre Valeur primaire

Cacher tous les Corps d'une zone de l'espace graphique : barre haute d'Affichage > Vue en coupe : sélectionner un Plan ou un Face puis déplacer le plan de coupe qui s'affiche ( flèches ou cotation - rotation possible ) : seuls les Corps, et parties de Corps, qui sont d'un côté du plan de coupe s'affichent à l'écran

pour inverser le coté affiché
une combinaison de 2 Plans ou Faces peuvent être créée
les esquisses, plans, axes ne sont pas affectés par ce mode d'affichage
pour sortir du mode : clic sur Vue en coupe - les réglages du mode ne peuvent être sauvegardés

Cacher tous les Corps sauf quelques-uns : selectionner un ou plusieurs Corps ( dans la zone graphique ou l'arbre de construction ) puis clic-droit > dans le menu contextuel, sous la catégorie Corps : Isoler

tous les Corps autres que ceux sélectionnés passent en mode Caché ou Transparent ( voir dans le répertoire Corps volumiques) : il est alors possible d'ouvrir les fonctions et esquisses associées à ces Corps...
une fenêtre flottante permet de changer le mode Caché / Transparent et de sortir du mode

en mode Transparent, seuls apparaitront comme tels les Corps dont les Fonctions génératrices et Faces n'ont pas de textures, sinon ce sont celles-ci qui priment : cf. cas des nœuds où ce sont les fonctions qui donnent la couleur
il est possible d'enlever, en bloc, toutes les textures d'un projet : Clic sur une Face, puis Apparences dans la barre contextuelle > Enlever toutes les apparences : tous les Corps prennent l'apparence définie pour la Pièce.sldprt

si la fenêtre flottante disparait en cours de travail ( ce sont des choses qui arrivent...) : répertoire Corps volumique et modifier l'état d'affichage des Corps ( sélection multiple avec touches Ctrl ou Maj enfoncées )

Changer la couleur d'affichage d'une esquisse en mode Visible : dans l'arbre de construction, sélectionner une/des esquisses : Clic-droit et Couleur de l'esquisse dans le menu contextuel

cela n'affecte que la couleur d'affichage de l'esquisse en mode Montrer - cette couleur n'apparait pas dans la colonne Couleur du Volet d'affichage

ce changement de couleur est utile lorsque des éléments d'une esquisse doivent être contraints sur une autre esquisse dans un environnement encombré, exemple : les Tiges des nœuds

pour changer les couleurs de travail dans l'esquisse ( déconseillé ) : menu Outils > Options... > onglet Options du système > Couleurs - catégorie Esquisse

Gestion de l'arbre de construction :

un tel projet multiplie les Fonctions, les Esquisses indépendantes, les Plans, Axes et Corps : lire l'arbre de construction du projet et de retrouver Fonctions, Esquisses et Corps.... devient rapidement très compliqué
2 types d'actions sont conseillées pour faciliter sa lecture et une reprise ultérieure du projet :

Premièrement : renommer les différents éléments ( Plans, Esquisses, Fonctions.....), de manière le plus explicite possible ( exemples : noeud-face_haut-droit , pour un Plan : face-arrière) :

pour renommer, dans l'arbre de construction, soit double-clic lent sur le nom de la fonction, soit clic sur fonction + touche F2
tous les éléments peuvent-être renommés, y compris les fonctions de bibliothèque et leurs éléments internes
2 éléments, y compris de catégories différentes, par exemple une Fonction et un Plan, une Esquisse et un Axe..., ne peuvent avoir le même nom

cela explique l'usage que j'ai fait des symboles -_· et des espaces dans la dénomination des éléments de mes fonctions

la dernière fonction qui intervient sur un Corps lui donne son nom : cela peut faciliter la lecture du répertoire Corps volumiques

Deuxièmement : ranger les éléments de l'arbre de construction dans des dossiers par catégorie fonctionnelle

pour créer un dossier : dans l'arbre de construction, sélectionnez des éléments, contigües ou non, clic-droit puis Ajouter un nouveau dossier dans le menu contextuel

dans le cas d'éléments non contigüs le message " Avertissement : certaines des fonctions sélectionnées ne peuvent pas être insérées dans le dossier " signale qu' il y a des problèmes d'ordre Enfants/Parents - cf plus loin

nommez votre dossier de manière explicite
pour ajouter de nouveaux éléments dans un dossier : clic-maintenu sur la fonction et la draguer jusqu'au dossier

si une erreur apparait sur la fonction (ou le dossier) : il y a un problème Enfants/Parents : Annuler (touches Ctrl+z) - normalement des symboles interdisent une telle action mais...

dans un dossier il est possible de réorganiser les éléments par draguage, en respectant l'ordre Parents/enfants

on appelle Parents d'un élément l'ensemble des "fonctions" qui interviennent dans l'arbre amont de création de cet élément
on appelle Enfants d'un élément toutes les "fonctions" qui dépendent de cet élément pour leur création

si on Supprime ou Efface/Supprime un Parent, tous ses Enfants sont Supprimés ou Effacés/Supprimés
Efface/Supprime enlève définitivement l'élément et tous ses Enfants-dépendants du fichier, Supprime les garde dans le fichier mais ne les évalue plus - pratique lorsque l'on veut tester plusieurs solutions en utilisant des Configurations, qui évitent, entre autre, la multiplication des versions d'un même fichier
si on Annule la suppression d'un élément, on annule aussi la suppression de ses Parents
par contre lorsque l'on Annule la suppression d'un élément, on n'annule pas la Suppression de ses Enfants ( d'où de nombreux problèmes ) : il vaut mieux Annuler la suppression avec dépendant
on peut Supprimer un dossier : les contenus du dossier et leurs Enfants-dépendants sont Supprimés. Effacer/Supprimer ce dossier réintègrera son contenu dans l'arbre de construction

pour voir les Parents/Enfants d'un élément : sélectionner l'élément dans l'arbre de construction puis Clic-droit et Parents/Enfants.. dans le menu contextuel - en modifiant des plans d'esquisses et quelques contraintes... il est souvent possible d'éviter la perte de fonctions lors de la ou suppression d'un Parent..

la figure ci-dessus présente l'arbre de construction partiellement dévellopé d'un projet utilisé comme vitrine de GrnTech-Structures :

3 sous-dossiers pour les Corps volumiques - entre parenthèse le nombre de Corps dans chaque dossier

la colonne Mode d'affichage permet de modifier le style d'affichage ( filaire avec ou sans lignes cachées, mode ombré....) Corps par Corps - cela permet des présentations 3D avec pièces voisines

sous le dossier Equations, la liste des valeurs partagées du projet ( dans notre cas uniquement des cotes liées) , avec leur valeur courante ( non modifiable depuis l'arbre de construction )
le dossier Epures_&_Plans regroupe les Plans et Esquisses du projet ainsi que les esquisses de paramétrage des nœuds

l'ordonnancement de ce dossier n'est possible que grâce une attention particulière portée à la structure Parents/Enfants de création des éléments
les noms d'un Plan est associé au nom des Esquisses qu'il porte : ce nom s'affiche lorsque le Plan est en mode Visible - la couleur d'affichage du Plan dépend de sa Face visible, orientée ( aucun intérêt pour GrnTech-Structures)
les esquisses Paramètres_noeuds_xx sont des esquisses issues de la Décomposition de la fonction de bibliothèque (menu contextuel après clic-droit sur fonction dans l'arbre de construction) d'une fonction Esq_paramètrage_noeuds_xd

la décomposition permet de réintégrer l'arbre interne de la fonction de bibliothèque dans l'arbre de construction. Ces fonctions réintégrées redeviennent des fonctions standards (et perdent leur symbole )

3 dossiers, homologues des sous-dossiers de Corps volumiques, regroupent les fonctions Noeuds des différentes parties structurelles du projet, seul le dossier Rampe est développé :

3 nœuds sont évaluées ( fonctions en couleur dans l'arbre de construction ) : on retrouve les Corps générés dans le répertoire homologue des Corps volumiques, avec les mêmes indices de nombre de Tiges et d'occurences dans le projet, mais avec des graphies légèrement différentes ( x-y<n> ↔ x-y·n )
6 fonctions nœuds sont Supprimées ( en grisé dans l'arbre de construction ) : elles sont utilisées dans une autre configuration ( avec une rampe plus longue et un palier, visible au paragraphe Générer les fichiers DXF )

les configurations, non traitées dans ce tutoriel, permettent de tester, entre autres choses, des solutions légèrement différentes dans un même fichier
elles sont gérées à partir de l'onglet ConfigurationManager du Volet FeatureManager

Bugs identifiés

Noeuds et Noeuds-Anneaux 3d : Perte du Point de définition du Plan Traverse lors du repositionnement de celui-ci à partir de l'esquisse Face

source : il y a eu entrecroisement de l'entaille et des pieds de Tiges dans l'esquisse Face lors du repositionnement - ( bug pas systématique )
solution : réinsérer le noeud et repositionner la Traverse sans entrecroiser entaille et pieds de Tiges

Perte d'un lien lors de l'insertion d'une fonction : bug rare, d'origine non identifiée

parfois, lors de l'insertion d'une fonction, alors que tous les liens ont été mis à jour, une des cotes "perd" son lien et apparait comme standard ( nom de type Dx )
solution : lier la cote avec sa cote d'origine
ce bug est sans conséquence si vous ne modifiez pas vos cotes partagées
